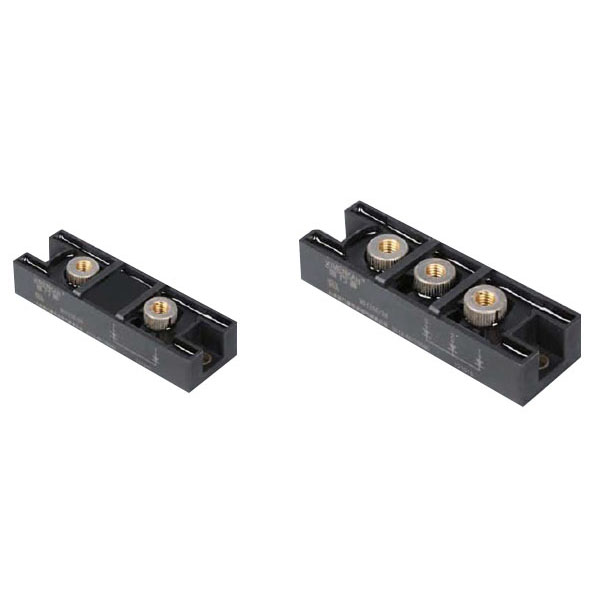

三相整流管半桥模块（非绝缘型）
dadada
特点
1.芯片与底板电气绝缘，2500V交流电压
2. 国际标准封装
3.全压接结构，优良的温度特性和功率循环能力
4.400A以下模块皆为强迫风冷，500A以上模块，即可选风冷，也可选水冷
5.安装简单，使用维修方便
6.体积小，重量轻
典型应用
1.交直流电机控制
2.各种整流电源
3.工业加热控制
4.调光
5.无触点开光
6.点击软启动
7.静止无功补偿
8.电焊机
9.变频器
10.UPS电源
11.电池充放电
技术参数
型号Type 电路Circuit It（AV） Vdrm Vrrm Vtm Vpm

Vtm@Vpm

Idrm Irrm Igt Vgt Ih dv/dt di/dt Itsm Rjc 外型Out丨ine
    A V V A mA mA V mA V/μs V/μs A×10³ ℃
SSKKH27



27 600-2500 1.95 81 8 100 2.0 100 800 50 0.50 0.95 III-1
SSKKH42 40 600-2500 1.96 240 8 100 2.0 100 800 50 0.85 0.70 III-1
SSKKH57 55 600-2500 1.97 165 8 100 2.0 100 800 50 1.25 0.54 III-1
SSKKH72 70 600-2500 1.97 210 8 100 2.0 100 800 100 1.60 0.45 III-1
SSKKH92 90 600-2500 1.97 270 10 100 2.0 100 800 100 2.0 0.28 III-1
SSKKH106 100 600-2500 1.98 300 10 100 2.5 100 800 100 2.3 0.24 III-1
SSKKH122 120 600-2500 1.98 360 15 150 2.5 100 800 100 2.9 0.21 III-1
SSKKH132 130 600-2500 1.98 390 15 150 2.5 100 800 100 3.8 0.20 III-2
SSKKH162 160 600-2500 1.97 480 20 150 2.5 100 800 100 5.4 0.17 III-2
SSKKH210 220 600-2500 1.95 660 20 180 2.5 100 800 100 6.5 0.15 III-3
SSKKH250 250 600-2500 1.95 750 30 180 2.5 100 800 100 8.5 0.12 III-3
SSKKH253 253 600-2500 1.95 759 30 180 2.5 100 800 100 9.0 0.10 III-3
SSKKH330 330 600-2500 1.95 990 30 180 2.5 100 800 100 10.0 0.95 III-4
SSKKH430 440 600-2500 1.95 1320 40 200 2.5 100 800 100 13.0 0.80 III-4,5
SSKKH500 500 600-2500 1.90 1500 40 200 3.0 100 800 100 16.0 0.065 III-4,5
SSKKH500 500 600-2500 1.90 1500 40 200 3.0 100 800 100 11.0 0.065 III-6
SSKKH600 600 600-2500 1.90 1800 50 200 3.0 100 800 100 13.0 0.075 III-7
SSKKH800 800 600-2500 1.90 2400 50 200 3.0 100 800 100 16.0 0.054 III-8
SSKKH1000 1000 600-2500 1.90 3000 50 200 3.0 100 800 100 18.0 0.050 III-8

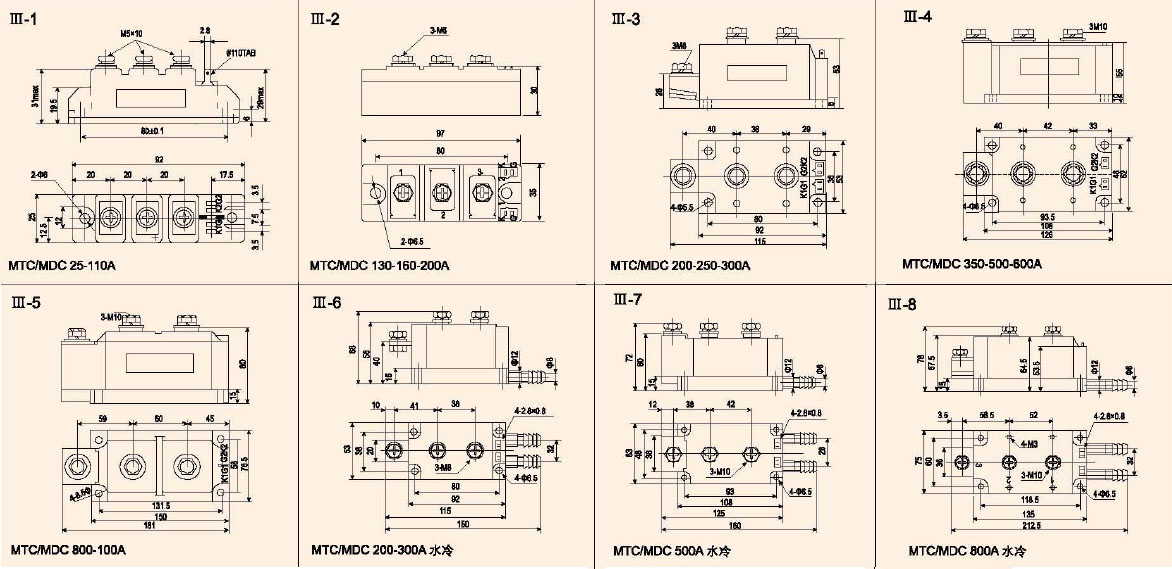

外形尺寸
