西门康·让电力延续
Ximenkang·Keep the electricity going

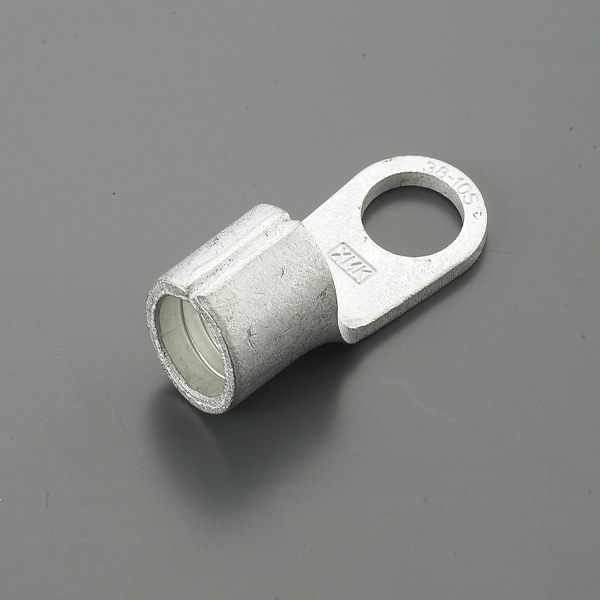

无绝缘套圆形端头
600

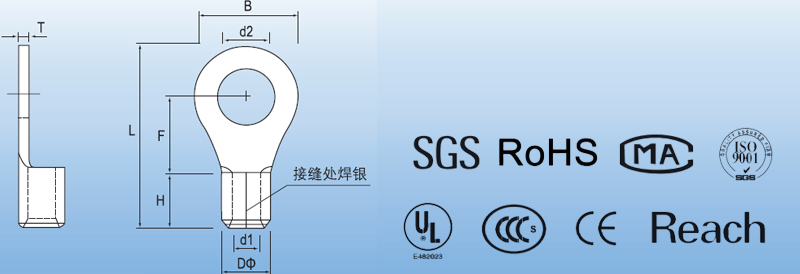

外形尺寸
技术参数

型号

Item no

美制螺栓号

USA screw

螺栓口直径

Screw dia.d2（mm）

尺寸 Dimension（mm）

说明

Explanation

B L F H DΦ d1 T
RNB 0.5-5 #4 3.2 7.8 15.3 7.8 6.0 2.2

1.2

0.5

导线截面：0.5-1.5mm²

（美国线规22-16）

最大电流：19A材质：紫铜

Cable size:0.5-1.5mm²（A.W.G22-16）

Max current：lmax=19A

Material：Purple copper



RNB 1.25-3 #4 3.2 5.7 12.6 4.95 4.8 3.4 1.7 0.75
RNB S 1.25-3.5 #6 3.7
RNB M 1.25-3.5 #6 3.7 6.6 14.4 6.3
RNB L 1.25-3.5 #6 3.7 8.0 15.8 7.0
RNB S 1.25-4 #8 4.3 6.6 14.4 6.3
RNB L 1.25-4 #8 4.3 8.0 15.8 7.0
RNB 1.25-5 #10 5.3
RNB L 1.25-5 #10 5.3 9.8

18.0

8.5
RNB S 1.25-6 1/4 6.4
RNB 1.25-6 1/4 6.4 11.6 21.8 11.1
RNB 1.25-8 5/16 8.4
RNB 1.25-10 3/18 10.5 13.6 25.5 13.9
RNB 1.25-12 1/2 13.0 19.2 31.0 16.5
RNB 1.25-14 9/16 15.0 27.0 39.3 21.0
RNB 1.25-16 5/8 17.0 39.9
RNB 1.25-20 3/4 21.0
RNB S 2-3.2 #4 3.2 5.5 12.4 4.8 4.8 4.1 2.3 0.8

导线截面：1.5-2.5mm²

（美国线规16-14）

最大电流：27A材质：紫铜

Cable size:15.-2.5mm²（A.W.G16-14）

Max current：lmax=27A

Material：Purple copper

RNB 2-3.2 #4 3.2 6.6 12.3 4.3
RNB S 2-3.5 #6 3.7
RNB M 2-3.5 #6 3.7 16.0 7.0
RNB L 2-3.5 #6 3.7 8.5 16.8 7.75
RNB S 2-4 #8 4.3 6.6 16.0 7.0
RNB L 2-4 #8 4.3 8.5 16.8 7.75
RNB S 2-5 #10 5.3
RNB L 2-5 #10 5.3 9.5 7.25
RNB 2-6 1/4 6.4 12.0 21.8 11.0
RNB L 2-6 1/4 6.5 11.1
RNB 2-8 5/16 8.4 11.0
RNB L 2-8 5/16 8.4 13.6 25.5 13.9
RNB 2-10 3/8 10.5
RNB 2-12 1/2 13.0 19.2 31.0 16.5
RNB 2-14 9/16 15.0 27.0 39.3 21.0
RNB 2-16 5/8 17.0
RNB 2-20 3/4 21.0
RNB 3.5-4 #8 4.3 8.0 18.0 7.7 6.0 5.0 3.0 1.0

导线截面：2.5-4mm²

（美国线规14-12）

最大电流：37A材质：紫铜

Cable size:2.5-4mm²（A.W.G14-12）

Max current：lmax=37A

Material：Purple copper

RNB 3.5-5 #10 5.3
RNB S 3.5-5 #10 5.3 12.0 21.4
RNB L 3.5-6 1/4 6.4
RNB 3.5-8 5/16 8.4 15.0 27.5 14
RNB 3.5-10 3/8 10.5
RNB 3.5-12 1/2 13 19.2 31.6 16

型号

Item no

美制螺栓号

USA screw

螺栓口直径

Screw dia.d2（mm）

尺寸 Dimension（mm）

说明

Explanation

B L F H DΦ d1 T
RNB 5.5-3.5 #6 3.7 7.2 15.7 5.9 6.8 5.6 3.4 1.0

导线截面：4-6mm²

（美国线规12-10)

最大电流：48A 材质：紫铜

Cable size:4-6mm²（A.W.G12-10）

Max current：lmax=48A

Material：Purple copper

RNB S 5.5-4 #8 4.3
RNB 5.5-4 #8 4.3
RNB L 5.5-5 #8 4.3 9.5 19.8 8.3
RNB 5.5-6 #10 5.3
RNB S 5.5-6 1/4 6.5 12.0 22.5 10.5
RNB L 5.5-6 1/4 6.5 25.8 13.0
RNB 5.5-6 1/4 6.4
RNB 5.5-8 5/16 8.4 15.0 28.0 13.7
RNB 5.5-10 3/8 10.5 19.0 32.4 16.0
RNB 5.5-12 1/2 13.0
RNB 5-14 9/16 15.0
RNB 5-16 5/8 17.0 32.0 48.0 25.2
RNB 5-20 3/4 21.0
RNB 8-3.7 #6 3.7 8.8 23.8 11.1 8.5 7.2 4.5 1.2

导线截面：6-10mm²

（美国线规8)

最大电流：62A 材质：紫铜

Cable size:6-10mm²（A.W.G8）

Max current：lmax=62A

Material：Purple copper

RNB S 8-4 #8 4.3
RNB L 8-4 #8 4.3 12.0 23.8 9.33
RNB 8-4 #8 4.3 8.8
RNB S 8-5 #10 5.3 8.8 11.1
RNB M 8-5 #10 5.3 12.0 9.3
RNB L 8-5 #10 5.3 15.0 29.8 13.8
RNB S 8-6 1/4 6.4 12.0 23.8 9.3
RNB L 8-6 1/4 6.4 15.0 29.8 13.8
RNB 8-8 5/16 8.4
RNB 8-10 3/8 10.5
RNB L 8-10 3/8 10.5
RNB 8-12 1/2 13.0 20.0 33.5 15.0
RNB 14-4 #8 4.3 12.0 29.8 13.3 10.5 9.0 5.8 1.4

导线截面：10-16mm²

（美国线规6)

最大电流：88A 材质：紫铜

Cable size:10-16mm²（A.W.G6）

Max current：lmax=88A

Material：Purple copper

RNB L 14-5 #10 5.3
RNB 14-5 #10 5.3
RNB S 14-6 1/4 6.4
RNB L 14-6 1/4 6.4 16.0 32.8
RNB 14-8 5/16 8.4 14.5
RNB L 14-10 3/8 10.5 22.0 41.0 19.5
RNB 14-10 3/8 10.5 16.0 32.8 14.5
RNB 14-12 1/2 13.0 22.0 41.0 19.5
RNB 14-14 9/16 15.0 30.0 51.0 25.0
RNB 14-16 5/8 17.0 26.0
RNB 14-18 11/16 19.0 27.0
RNB 14-20 3/4 21.0 28.0

型号

Item no

美制螺栓号

USA screw

螺栓口直径

Screw dia.d2（mm）

尺寸 Dimension（mm）

说明

Explanation

B L F H DΦ d1 T
RNB S 22-5 #10 5.3 12.2 33.2 14.5 12.0 11.5 7.7 1.7

导线截面：16-25mm²

（美国线规4)

最大电流：115A 材质：紫铜

Cable size:16-25mm²（A.W.G4）

Max current：lmax=115A

Material：Purple copper

RNB L 22-5 #10 5.3 16.5 33.7 13.5
RNB S 22-6 1/4 6.4 12.2 33.2 14.5
RNB L 22-6 1/4 6.4 16.5 33.7 13.5
RNB 22-6 5/16 8.4
RNB 22-8 3/8 10.5
RNB 22-10 1/2 13.0 22.2 42.5 19.5
RNB 22-12 9/16 15.0 30.0 51.0 24.0
RNB 22-14 5/8 17.0 25.0
RNB 22-16 11/16 19.0 26.0
RNB 22-18 3/4 21.0 27.0
RNB 22-20 #10 5.3 15.3 39.0 18.0 14.0 13.3 9.4 1.8

导线截面：35-50mm²

（美国线规2)

最大电流：160A 材质：紫铜

Cable size:35-50mm²（A.W.G2）

Max current：lmax=160A

Material：Purple copper

RNB 38-5 1/4 6.4
RNB S 38-6 5/16 8.4
RNB L 38-8 5/16 8.4 22.0 42.7 17.7
RNB S 38-8 3/8 10.5 15.3 39.0 18.3
RNB L 38-10 3/8 10.5 22.0 42.7 17.7
RNB 38-12 1/2 13.0
RNB 38-14 9/16 15.0 30.0 52.2 22.5
RNB 38-16 5/8 17.0 23.5
RNB 38-18 11/16 19.0 24.5
RNB 38-20 3/4 21.0 25.5
RNB S 60-6   6.5 15.3 43.6 17.2 18.0 15.4 11.4 1.7

导线截面：50-70mm²

（美国线规1/0)

最大电流：215A 材质：紫铜

Cable size:50-70mm²（A.W.G1/0）

Max current：lmax=215A

Material：Purple copper

RNB S 60-8   8.5
RNB S 60-10   10.5 19.0 45.8 17.5
RNB S 60-12   13.0
RNB 60-6 1/4 6.4 22.0 49.7 20.7
RNB 60-8 5/16 8.4
RNB 60-10 3/8 10.5
RNB 60-12 1/2 13.0
RNB 60-14 9/16 15.0 32.0 57.5 23.5
RNB 60-16 5/8 17.0
RNB 60-18 11/16 19.0
RNB 60-20 3/4 21.0
RNB 60-22 7/8 23.0

型号

Item no

美制螺栓号

USA screw

螺栓口直径

Screw dia.d2（mm）

尺寸 Dimension（mm）

说明

Explanation

B L F H DΦ d1 T
RNB S 70-6   6.5 17.5 48.5 20.75 19.0 17.5 13.3 1.9

导线截面：70-95mm²

（美国线规2/0)

最大电流：235A 材质：紫铜

Cable size:70-95mm²（A.W.G2/0）

Max current：lmax=235A

Material：Purple copper

RNB S 70-8   8.4
RNB S 70-10   10.5 22.0 50.5 20.6
RNB S 70-12   13.0
RNB 70-6 1/4 6.4 24.0 51.0 20.0
RNB 70-8 5/16 8.4
RNB 70-10 3/8 10.5
RNB 70-12 1/2 13.0
RNB 70-14 9/16 15.0 32.0 61.0 26.0
RNB 70-16 5/8 17.0
RNB 70-18 11/16 19.0
RNB 70-20 3/4 21.0
RNB 70-22 7/8 23.0
RNB 80-6 1/4 6.4 27.0 54.2 20.7 20.0 19.5 14.5 2.2

导线截面：95-120mm²

（美国线规3/0)

最大电流：255A 材质：紫铜

Cable size:95-120mm²（A.W.G3/0）

Max current：lmax=255A

Material：Purple copper

RNB 80-8 5/16 8.4
RNB 80-10 3/8 10.5
RNB 80-12 1/2 13.0
RNB 80-14 9/16 15.0 32.0 68.0 32.0
RNB 80-16 5/8 17.0
RNB 80-18 11/16 19.0
RNB 80-20 3/4 21.0
RNB 80-22 7/8 23.0
RNB 100-6 1/4 6.4 28.5 55.6 20.4 21.0 22.1 16.4 2.6

导线截面：120-150mm²

（美国线规4/0)

最大电流：300A 材质：紫铜

Cable size:120-150mm²（A.W.G4/0）

Max current：lmax=300A

Material：Purple copper

RNB 100-8 5/16 8.4
RNB 100-10 3/8 10.5
RNB 100-12 1/2 13.0
RNB 100-14 9/16 15.0 32.0 69.0 32.0
RNB 100-16 5/8 17.0
RNB 100-18 11/16 19.0
RNB 100-20 3/4 21.0
RNB 100-22 7/8 23.0

型号

Item no

美制螺栓号

USA screw

螺栓口直径

Screw dia.d2（mm）

尺寸 Dimension（mm）

说明

Explanation

B L F H DΦ d1 T
RNB 150-8 5/16 8.4 36.0 66.0 23.0 27.0 26.6 19.5 3.2

导线截面：105-185mm²

（美国线规250/300MCB)

最大电流：395A 材质：紫铜

Cable size:150-185mm²

（A.W.G250/300MCB）

Max current：lmax=395A

Material：Purple copper

RNB 150-10 3/8 10.5
RNB 150-12 1/2 13.0
RNB 150-14 9/16 15.0
RNB 150-16 5/8 17.0
RNB 150-18 11/16 19.0 36.0 81.0 36.0
RNB 150-20 3/4 21.0
RNB 150-22 7/8 23.0
RNB 150-24 15/16 25.0
RNB 150-17 1 28.0
RNB 180-8 5/16 8.4 38.5 69.0 24.5 28.5 28.6 21.0 3.5

导线截面：185-240mm²

（美国线规300/350MCB)

最大电流：440A 材质：紫铜

Cable size:185-240mm²

（A.W.G300/350MCB）

Max current：lmax=440A

Material：Purple copper

RNB 180-10 3/8 10.5
RNB 180-12 1/2 13.0
RNB 180-14 9/16 15.0
RNB 180-16 5/8 17.0
RNB 180-18 11/16 19.0 38.5 86.6 39.0
RNB 180-20 3/4 21.0
RNB 180-22 7/8 23.0
RNB 180-24 15/16 25.0
RNB 180-27 1 28.0
RNB 200-8 5/16 8.4 44.0 72.0 24.5 31.5 32.6 24.0 3.9

导线截面：240-300mm²

（美国线规400-500MCB)

最大电流：470A 材质：紫铜

Cable size:240-300mm²

（A.W.G400-500MCB）

Max current：lmax=470A

Material：Purple copper

RNB 200-10 3/8 10.5
RNB 200-12 1/2 13.0
RNB 200-14 9/16 15.0
RNB 200-16 5/8 17.0
RNB 200-18 11/16 19.0 44.0 91.0 37.5
RNB 200-20 3/4 21.0
RNB 200-22 7/8 23.0
RNB 200-24 15/16 25.0
RNB 200-27 1 28.0
RNB 325-8 5/16 8.4 50.5 88.0 33.5 35.5 37.1 37.1 4.2

导线截面：300-400mm²

（美国线规500/600MCB)

最大电流：650A 材质：紫铜

Cable size:300-400mm²

（A.W.G500/600MCB）

Max current：lmax=650A

Material：Purple copper

RNB 325-10 3/8 10.5
RNB 325-12 7/16 13.0
RNB 325-14 9/16 15.0
RNB 325-16 5/8 17.0
RNB 325-18 11/16 19.0 50.5 105.7 45.0
RNB 325-20 3/4 21.0
RNB 325-22 7/8 23.0
RNB 325-24 15/16 25.0
RNB 325-27 1 28.0
