型号 Item no |
美制螺栓号 USA screw |
螺栓口直径 Screw dia.d2（mm） |

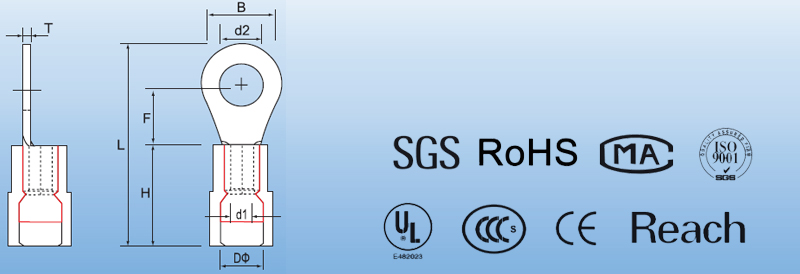

尺寸 Dimension（mm） |
颜色 Colcr |
说明 Explanation |
|||||
| B | L | F | H | DΦ | T | |||||
| RNY 1.25-3 | #4 | 3.2 | 5.7 | 17.8 | 4.95 | 10.0 | 4.3 | 0.75 |
红 red |
导线截面：0.5-1.5mm² （美国线规22-16） 最大电流：19A 温度105 材质：紫铜 护套：尼龙 Cable size:0.5-1.5mm²（A.W.G22-16） Max current：lmax=19A Teperature:105° Material：Purple copper Sheath：Nylon |
| RNY S 1.25-3.5 | #6 | 3.7 | ||||||||
| RNY M 1.25-3.5 | #6 | 3.7 | 6.6 | 20.1 | 6.3 | |||||
| RNY L 1.25-3.5 | #6 | 3.7 | 8.0 | 21.5 | 7.0 | |||||
| RNY S 1.25-4 | #8 | 4.3 | 6.6 | 20.1 | 6.3 | |||||
| RNY L 1.25-4 | #8 | 4.3 | 8.0 | 21.5 | 7.0 | |||||
| RNY 1.25-5 | #10 | 5.3 | ||||||||
| RNY L 1.25-5 | #10 | 5.3 | 9.8 | 23.0 | 8.5 | |||||
| RNY S 1.25-6 | 1/4 | 6.4 | ||||||||
| RNY 1.25-6 | 1/4 | 6.4 | 11.6 | 27.5 | 11.1 | |||||
| RNY 1.25-8 | 5/16 | 8.4 | ||||||||
| RNY 1.25-10 | 3/8 | 10.5 | 13.6 | 21.6 | 13.9 | |||||
| RNY 1.25-12 | 1/2 | 13.0 | 19.2 | 36.0 | 16.5 | |||||
| RNY 2-3 | #4 | 3.2 | 6.6 | 17.8 | 4.3 | 10.0 | 4.9 | 0.8 |

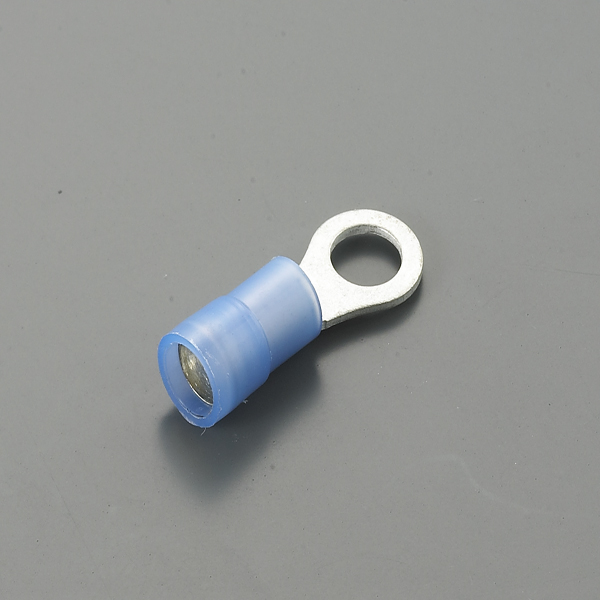

蓝 blue |
导线截面：1.5-2.5mm² （美国线规16-14） 最大电流：27A 温度105 材质：紫铜 护套：尼龙 Cable size:1.5-2.5mm²（A.W.G16-14） Max current：lmax=27A Teperature:105° Material：Purple copper Sheath：Nylon |
| RNY S 2-3.5 | #6 | 3.7 | ||||||||
| RNY M2-3.5 | #6 | 3.7 | 21.0 | 7.0 | ||||||
| RNY L 2-3.5 | #6 | 3.7 | 8.5 | 22.5 | 7.75 | |||||
| RNY S 2-4 | #8 | 4.3 | 6.6 | 21.0 | 7.0 | |||||
| RNY L 2-4 | #8 | 4.3 | 8.5 | 22.5 | 7.75 | |||||
| RNY S 2-5 | #10 | 5.3 | ||||||||
| RNY L 2-5 | #10 | 5.3 | 9.5 | 22.5 | 7.25 | |||||
| RNY 2-6 | 1/4 | 6.4 | 12.0 | 27.6 | 11.0 | |||||
| RNY 2-8 | 5/16 | 8.4 | ||||||||
| RNY 2-10 | 3/8 | 10.5 | 14.6 | 32.2 | 13.9 | |||||
| RNY 2-12 | 1/2 | 13.0 | 19.2 | 36.5 | 16.5 | |||||
| RNY 3.5-4 | #8 | 4.3 | 8.0 | 24.5 | 7.7 | 13.0 | 6.2 | 1.0 | 黑black |
导线截面：2.5-4mm² （美国线规14-12） 最大电流：37A 温度105 材质：紫铜 护套：尼龙 Cable size:2.5-4mm²（A.W.G14-12） Max current：lmax=37A Teperature:105° Material：Purple copper Sheath：Nylon |
| RNY S 3.5-5 | #10 | 5.3 | ||||||||
| RNY L 3.5-5 | #10 | 5.3 | 12.0 | 27.9 | ||||||
| RNY 3.5-6 | 1/4 | 6.4 | ||||||||
| RNY 3.5-8 | 5/16 | 8.4 | 15.0 | 34.0 | 14.0 | |||||
| RNY 3.5-10 | 3/8 | 10.5 | ||||||||
| RNY 5.5-3.5 | #6 | 3.7 | 7.2 | 21.4 | 5.9 | 13.0 | 6.7 | 1.0 | 黄yellow |
导线截面：4-6mm² （美国线规12-10） 最大电流48A 温度105 材质：紫铜 护套：尼龙 Cable size:4-6mm²（A.W.G12-10） Max current：lmax=48A Teperature:105° Material：Purple copper Sheath：Nylon |
| RNY S 5.5-4 | #8 | 4.3 | ||||||||
| RNY L 5.5-4 | #8 | 4.3 | 9.5 | 25.5 | 8.3 | |||||
| RNY 5.5-5 | #10 | 5.3 | ||||||||
| RNY 5.5-6 | 1/4 | 6.4 | 12.0 | 31.5 | 13.0 | |||||
| RNY 5.5-8 | 5/16 | 8.4 | 15.0 | 33.7 | 13.7 | |||||
| RNY 5.5-10 | 3/8 | 10.5 | ||||||||
| RNY 5.5-12 | 1/2 | 13.0 | 19.2 | 38.1 | 16.0 | |||||
