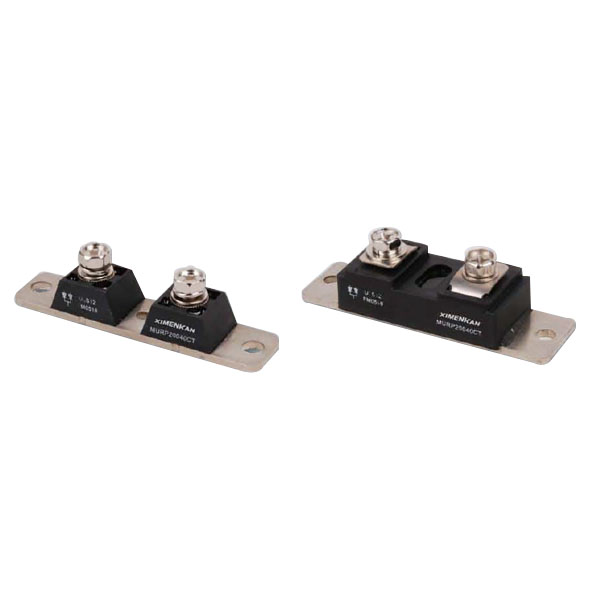

快恢复二级管模块
大
特点
1.芯片与底板电气绝缘，2500V交流电压
2.国际标准封装
3.全压接结构，优良的温度特性和功率循环能力
4.200A以下模块皆为强迫风冷，300A以上模块，即可选风冷，也可选水冷
5.安装简单，使用维修方便
6.体积小，重量轻
典型应用
1.逆变器
2.感应加热
3.斩波器
快速晶闸管/整流管模块MKC MHC
Ih(AV)@Vc Vdrm Vrrm Vtm@Itm Idrm Irrm Igt Vgt Ih dv/dt dl/dt tq It（rms） Itsm Rjc Tjm Viso 外型Out丨lne
A ℃ V V A mA mA V mA V/μs V/μs μs A A×10³ ℃/W ℃ VAC
150 85 600-1600 1.78 450 40 180 2.5 100 800 200 15-35 236 4.00 0.140 115 2500 III-2
200 85 600-1600 1.77 600 50 180 2.5 100 800 200 15-35 314 5.60 0.100 115 2500 III-2
300 85 600-1600 1.75 900 80 200 3.0 100 800 200 15-35 471

7.80

0.070 115 2500 III-3
300 55 600-1600 2.20 900 50 200 3.0 100 800 200 15-35 471 5.60 0.110 115 2500 III-6
400 55 600-1600 2.10 1200 80 200 3.0 100 800 200 15-35 628 7.80 0.087 115 2500 III-6
*水冷
肖奈基二极管模块
型号Type If（AV） Vrrm Ifsm Vf TJ Eas Irm dv/dt Ls Ct 外型Out丨ine
  A V A V ℃ MJ MA V/μs nH pH
M**200 200 35-45 25.000 0.45 -55-100 180 10 10.000 4.0 10.300 III-45
M**300 300 35-45 26.000 0.50 -55-100 180 15 10.000 4.5 10.300 III-45,46
M**400 400 35-45 29.000 0.52 -55-100 180 20 10.000 5.0 10.300 IIII-45,46

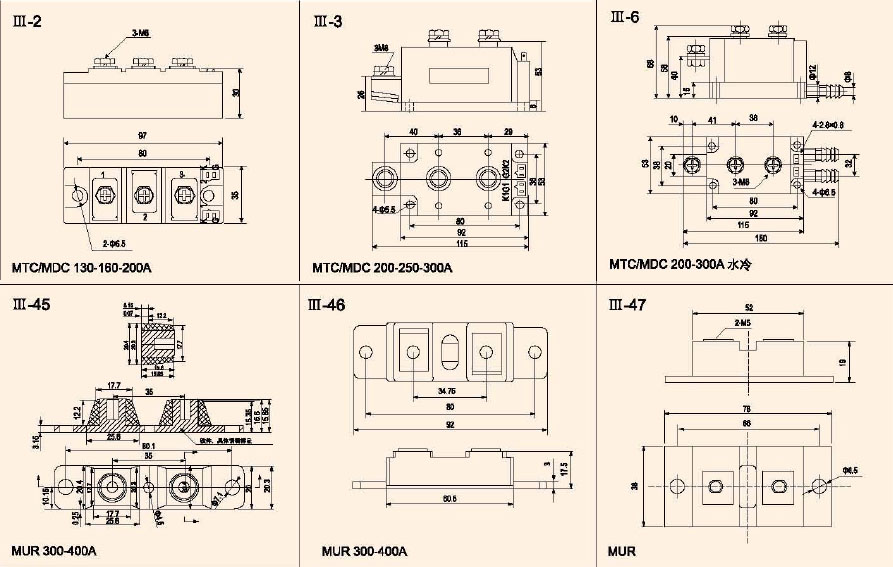

外形尺寸
