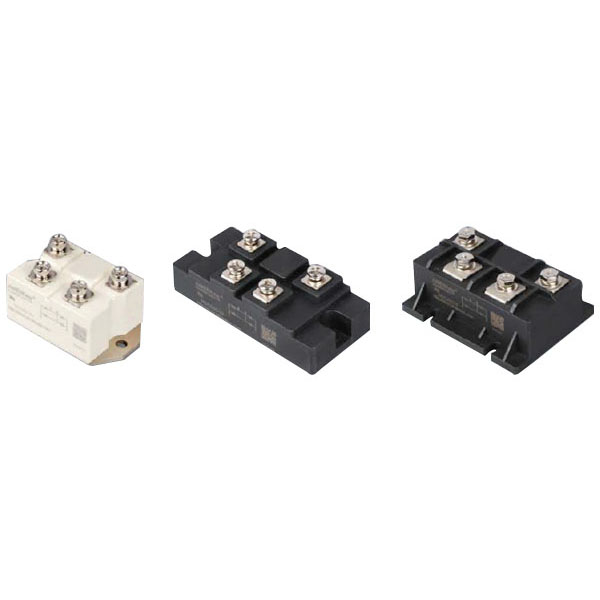

单相全控（半控）整流桥模块
dadada
特点
1.芯片与底板电器绝缘、2500V交流电压
2.国际标准封装
3.真空+加氢气保护焊接技术
4.安装简单，使用维护方便
5.体积小，重量轻
6.最高工作结温达150℃
7.正向压降小
典型应用
1.仪器设备的直流电源
2.PWM变频器的输入整流电源
3.直流电机励磁电源
4.开关电源的输入整流软启动电容充电
5.电气拖动和辅助电流
6.逆变焊机
7.电流充电直流电源



技术参数
型号Type

电路Circuit

正反向重复峰值电压Vrrm 反向重复峰值电流Irrm 直流输出电流Id 壳温Tc 正向有效值电流If（AV） 正向有效电流If（rms） 浪涌电流电流Ifsm 电流平方时间积V²t 正向峰值电压Vfm 通态门槛电压Vto 通态斜率电阻rto

结壳热阻Rth

（c-h）

接触热阻

Rth（c-h）

外型

Out丨ine

    V mA A ℃ A A A A²S V V mΩ ℃/W ℃/W
MDQ10

600-2500 ≤2 10 80 6 9.4 110 63 ≤1.3 0.94 12.28

10.42

0.40 III-33,-34,-37
MDQ20 600-2500 ≤4 20 80 15 24 278 386 ≤1.3 0.90 4.70 4.35 0.40 III-33,-34,-37
MDQ30 600-2500 ≤10 30 80 25 40 450 1010 ≤1.3 1.0 3.60 2.30 0.20 III-33,-34,-37
MDQ60 600-2500 ≤10 60 85 40 65 650 2100 ≤1.3 0.90 2.70 1.40 0.20 III-33,-34,-37
MDQ75 600-2500 ≤10 75 85 55 86 1020 5200 ≤1.3 1.0 2.70 0.80 0.20 III-33,-34,-37
MDQ100 600-2500 ≤10 100 85 70 110 1230 7500 ≤1.5 0.80 2.57 0.75 0.20 III-33,-34,-37
MDQ150 600-2500 ≤10 150 85 90 140 1620 13.1×10³ ≤1.5 0.75 2.07 0.60 0.20 III-35,-36,-38
MDQ200 600-2500 ≤10 200 85 110 170 1900 18×10³ ≤1.5 0.85 1.25 0.50 0.10 III-35,-36,-38
MDQ300 600-2500 ≤20 300 85 180 280 3500 61.2×10³ ≤1.6 0.75 1.03 0.30 0.10 III-39,-40
MDQ400 600-2500 ≤20 400 85 250 390 4700 110×10³ ≤1.8 0.75 0.71 0.22 0.06 III-39,-40
MDQ500 600-2500 ≤20 500 85 280 440 5190 134.7×10³ ≤1.8 0.75 0.79 0.18 0.06 III-39,-40
SKB60                           III-43
SKB160                           III-44

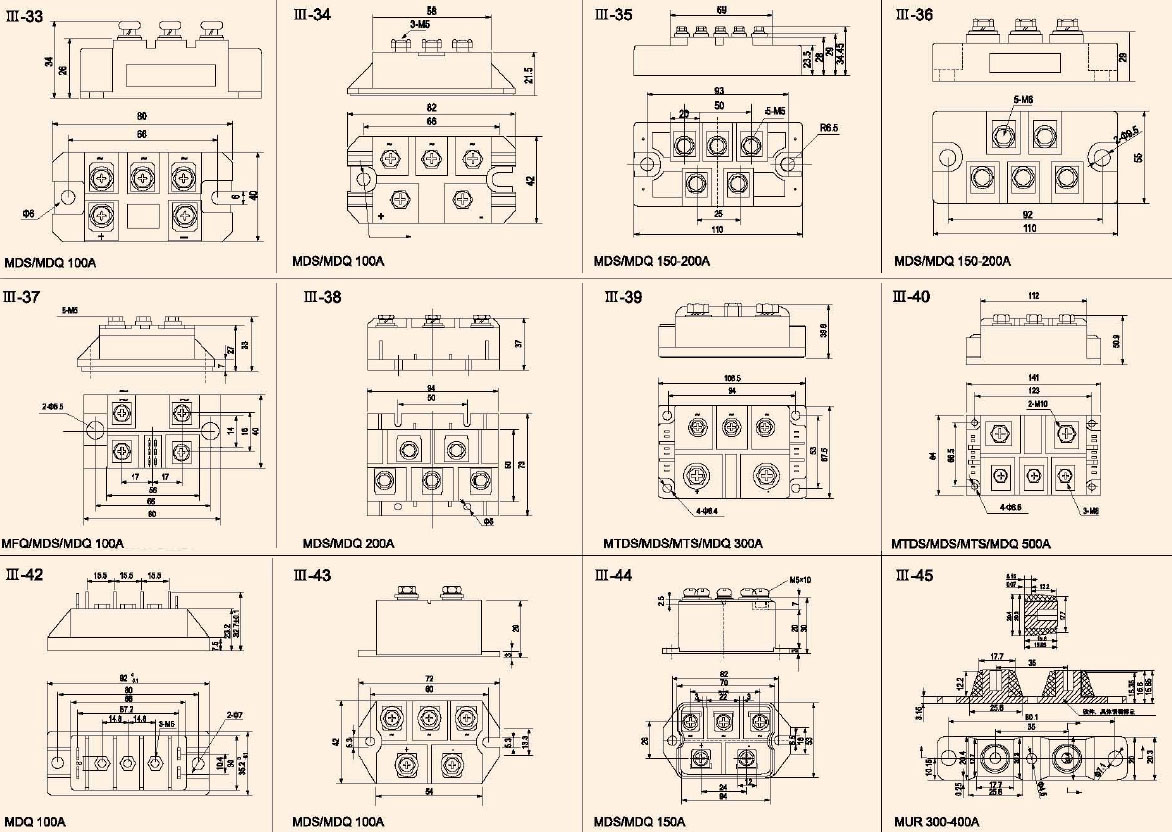

外形尺寸
