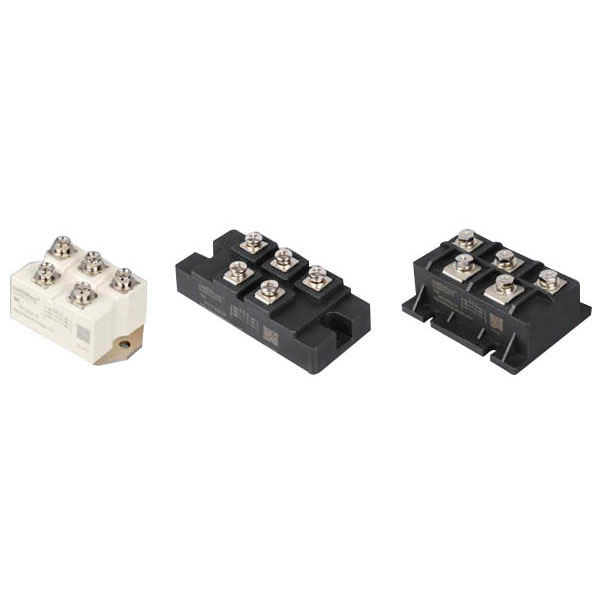

三相整流桥模块
dadada
特点
1.芯片与底板电气绝缘、2500V交流电
2.国际标准封装
3.真空+氢气保护焊接技术
4.安装简单，使用维护方便
5.体积小，重量轻
6.最高工作结温达150℃
7.正向降压小
典型应用
1.仪器设备的直流电源
2.PWM变频器的输入整流电源
3.直流电机励磁电源
4.开光电源键的输入整流软启动电容充电
5.电器拖动和辅助电流
6.逆变焊机
7.电流充电直流电源
技术参数
型号Type

电路Circuit

正反向重复峰值电压Vrrm 反向重复峰值电流Irrm 直流输出电流Id 壳温Tc 正向有效值电流If（AV） 正向有效电流If（rms） 浪涌电流电流Ifsm 电流平方时间积V²t 正向峰值电压Vfm 通态门槛电压Vto 通态斜率电阻rto

结壳热阻Rth

（c-h）

接触热阻

Rth（c-h）

外型

Out丨ine

    V mA A ℃ A A A A²S V V mΩ ℃/W ℃/W
MDS25

600-2500 ≤2 25 80 15 23.6 280 392 ≤1.3 0.80 7.11 4.40 0.60 III-33,34,-37
MDS35 600-2500 ≤4 35 80 25 40 465 1080 ≤1.3 0.80 5.25 2.50 0.60 III-33,34,-37
MDS60 600-2500 ≤10 60 85 40 65 650 2100 ≤1.3 0.90 1.90 1.50 0.32 III-33,34,-37
MDS75 600-2500 ≤10 75 85 40 65 650 2100 ≤1.3 0.90 2.68 1.40 0.32 III-33,34,-37
MDS100 600-2500 ≤10 100 85 55 88 1020 5200 ≤1.3 1.00 0.55 1.10 0.32 III-33,34,-37
MDS150 600-2500 ≤10 150 85 70 110 1280 8190 ≤1.5 0.75 2.40 0.80 0.20 III-35,-36,-38
MDS200 600-2500 ≤15 200 85 90 140 1600 12.8×10³ ≤1.5 0.70 1.51 0.70 0.20 III-35,-36,-38
MDS250 600-2500 ≤15 250 85 110 170 1920 18.4×10³ ≤1.5 0.75 1.15 0.56 0.20 III-35,-36,-38
MDS300 600-2500 ≤15 300 85 130 200 2350 27.8×10³ ≤1.5 0.80 0.91 0.46 0.10 III-39,-40
MDS400 600-2500 ≤15 400 80 160 250 2920 42.6×10³ ≤1.6 0.80 1.15 0.35 0.10 III-39,-40
MDS500 600-2500 ≤20 500 80 310 310 3680 67.7×10³ ≤1.6 0.75 1.03 0.28 0.08 III-39,-40
SKD62-100                           III-43
SKD130-160-210                           III-44

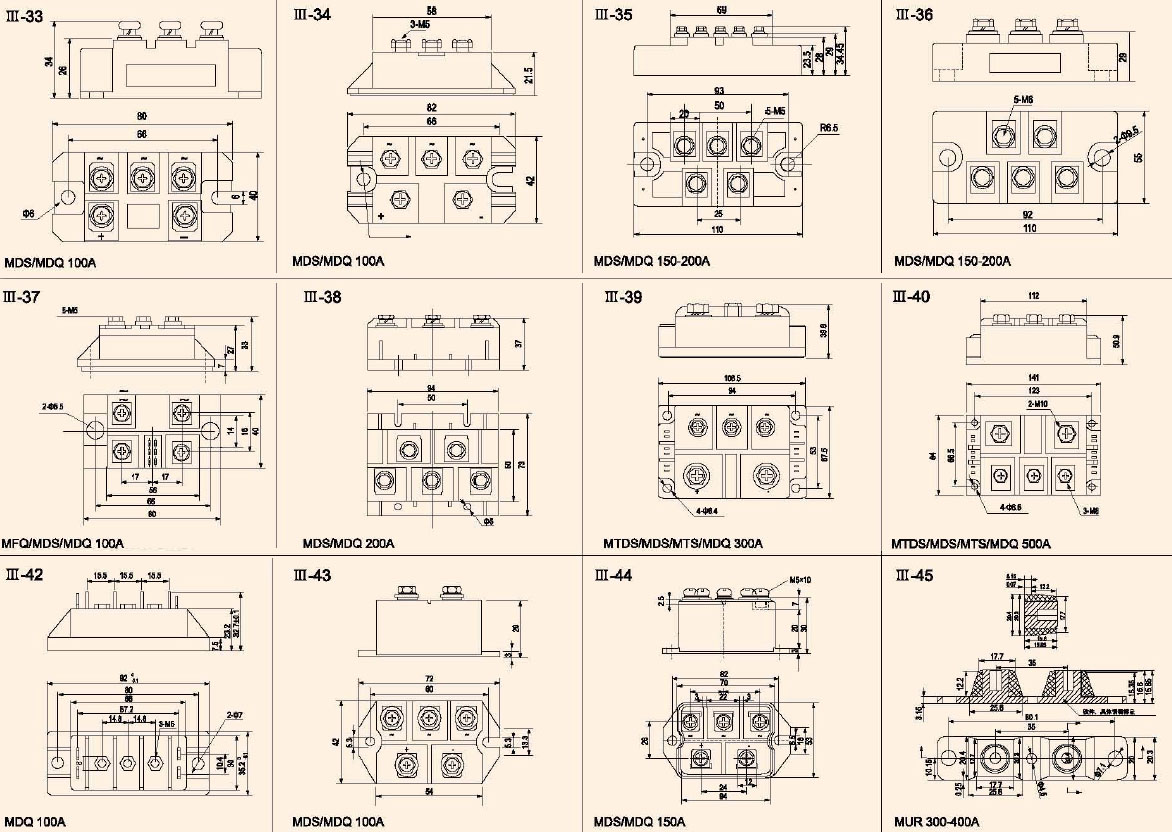

外形尺寸
