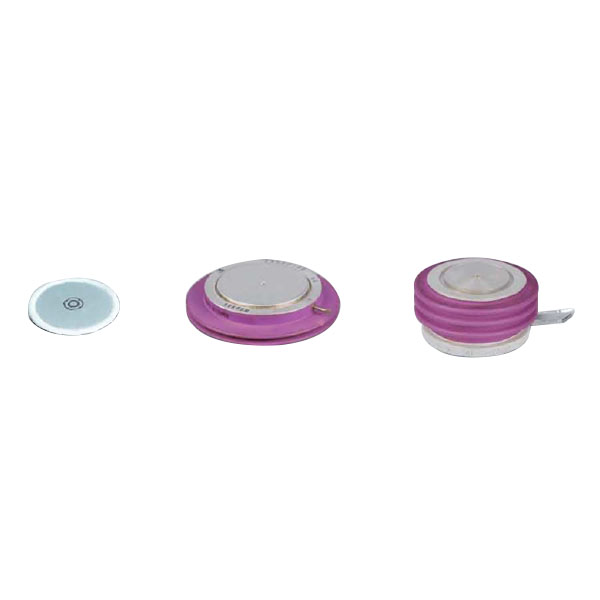

俄罗斯型
大
特点
1.陶瓷绝缘子密封金属外壳装，双面冷却
2.放大门极，优化后通态损耗低
3.使用于串联及并联，QRR和VTM偏差小
典型应用
1.直流电机控制
2.可控整流器、交流控制器
3.交流电机用“软”启动器
4.高压电SM驱动至30MW
技术参数

Type

Vdrm

(Vrrm)

Irr

（Idrm）

It（AV）

Tc℃

Itsm

10ms

Vtm/Itm Vgt Igt

dv/dt

dl/dt TJmax

Rth

（j-c）

Welght Out丨ine
  V mA A kA V/A V mA V/mks A/mks ℃/W ℃/W kg
T123-200 400-6500 150.0 200（95） 4.00 1.90/628 2.5 ≤200 ≥500 30 125 0.08 0.070 II-7
T123-250 400-6500 150.0 250（92） 4.50 1.75/785 2.5 ≤200 ≥500 30 125 0.08 0.070
T123-320 400-6500 150.0 320（90） 5.00 1.75/1005 2.5 ≤200 ≥500 30 125 0.075 0.070
T133-400 400-6500 30.0 400（93） 8.00 1.75/1258 2.5 ≤200 ≥500 100 125 0.045 0.180 II-30
T133-500 400-6500 50.0 500（120） 10.0 1.50/1570 2.5 ≤250 ≥500 100 150 0.035 0.100
T133-630 400-6500 50.0 630（120） 12.00 1.45/1980 2.5 ≤250 ≥500 100 150 0.035 0.100
T143-400 400-6500 50.0 400（96） 9.00 2.15/1256 2.5 ≤300 ≥1000 250 125 0.034 0.240 II-31
T143-500 400-6500 30.0 500（94） 11.00 1.80/1570 2.5 ≤250 ≥1000 250 125 0.034 0.240
T143-630 400-6500 30.0 630（93） 13.00 1.65/1978 2.5 ≤250 ≥1000 250 125 0.03 0.240
T143-800 400-6500 30.0 800（85） 14.00 1.75/2512 2.5 ≤250 ≥1000 250 125 0.03 0.240
T143-1000 400-6500 70.0 1000（100） 19.00 1.50/3140 2.5 ≤250 ≥1000 250 150 0.028 0.160
T153-630 400-6500 50.0 630（93） 15.00 2.10/1987 2.5 ≤250 ≥1000 250 125 0.024 0.500 II-34
T153-800 400-6500 50.0 800（90） 20.00 1.90/2512 2.5 ≤250 ≥1000 250 125 0.024 0.500
T153-1600 400-6500 100.0 1600（100） 30.00 1.50/5024 2.5 ≤250 ≥1000 250 140 0.016 0.330
T153-2000 400-6500 100.0 2000（95） 36.00 1.45/6280 2.5 ≤250 ≥1000 250 140 0.016 0.330
T253-500 400-6500 150.0 530（80） 10.00 2.40/1570 2.5 ≤250 ≥1000 250 120 0.026 0.550 II-34
TT253-800 400-6500 70.0 800（91） 17.00 2.10/2500 2.5 ≤250 ≥1000 250 125 0.020 0.550
T253-1000 400-6500 70.0 1000（88） 22.00 1.83/3140 2.5 ≤250 ≥1000 250 125 0.020 0.550
T173-1250 400-6500 70.0 1250（92） 28.00 1.60/3925 2.5 ≤250 ≥1000 250 125 0.018 0.550
T173-2000 400-6500 200.0 2000（90） 49.00 1.65/6280 2.5 ≤250 ≥1000 250 125 0.011 1.200 II-25
T173-2500 400-6500 100.0 2700（85） 52.00 1.70/7850 2.5 ≤250 ≥1000 250 125 0.010 1.200
T173-3200 400-6500 200.0 3360（95） 60.00 1.50/10050 2.5 ≤250 ≥1000 250 140 0.010 1.200
T173-4000 400-6500 200.0 4000（85） 62.00 1.50/2560 2.5 ≤250 ≥1000 250 140 0.010 1.200

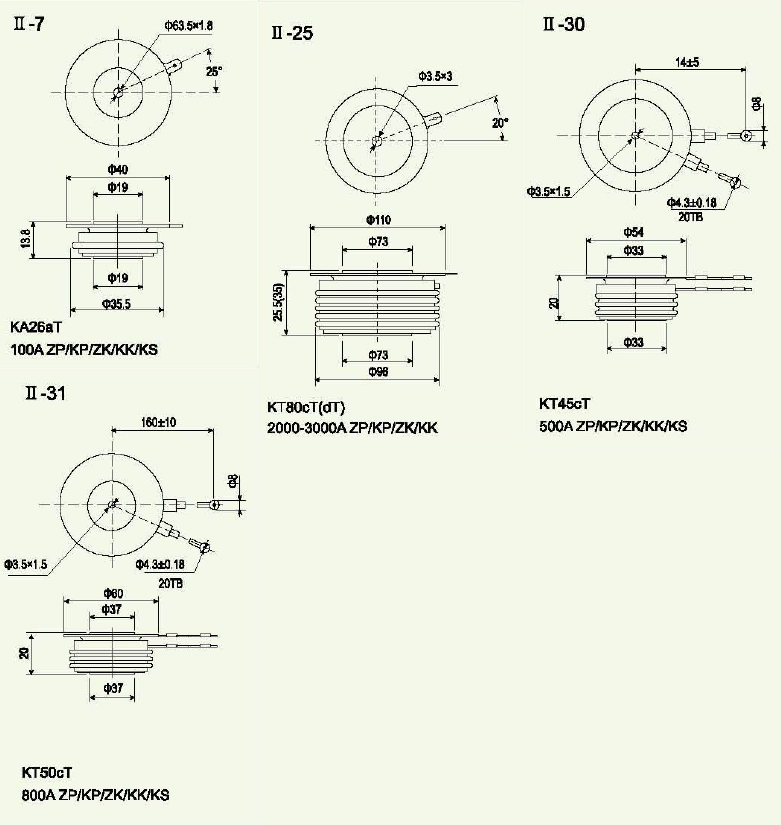

外型尺寸
