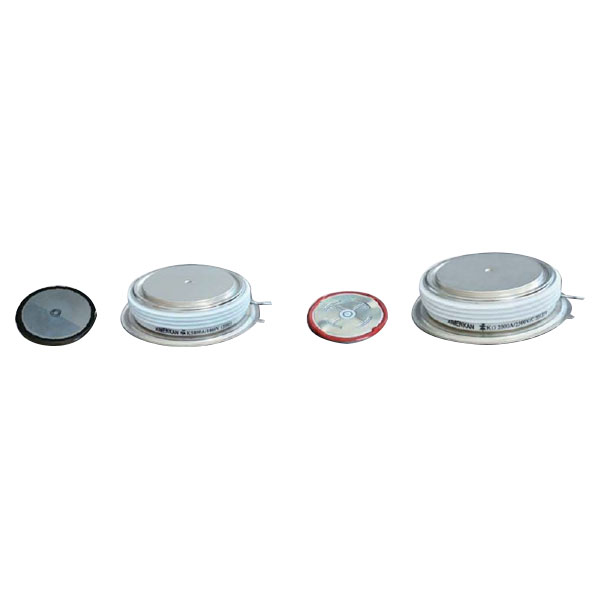

高频晶闸管（KA/KG）
大
特点
1.全扩散工艺，分布式扩展放大门极结构
2.开关损耗低，优良的动态特性
3.优良的高频性能，适用频率2.5-10KHz
4.平板型陶瓷管封装，双面冷却
典型应用
1.逆变器、电焊机
2.斩波器、感应器
3.各种类型的强迫换流器
技术参数1

型号

Type

正反向重复峰值电压

Vdem Veem

通态品均电流

It（AV）

Itf/f

关断时间

Tq100℃

通态浪涌电流

dv/dt

断态电压临界上升率

dv/dt

通态电流临界上升率

dv/dt

正反向重复峰值电流

Idrm丨rrm

触发电流

Igt

触发电压

Vgt

维持电流

Ih

通态峰值电压

Vtm/Itm

热阻抗

Rth

（j-hs）

最高额定结温

Tjm

安装力

M²

外型

Out丨ine

Ths 55℃ 25℃
  V A

A/KHz

μs KA V/μs A/μs mA mA V mA V/A ℃/W ℃ KN
KG200A 800-2500 200 200/6 10-16 2.4 500 200 30 30-200 0.8-2.5 20-250 3.2/600 0.055 115 5.3-10 II-2,8,12,15
KG300A 800-2500 300 300/6 10-16 3.6 500 200 40 30-250 0.8-3.0 20-400 3.2/900 0.035 115 10-20 II-3,9,16
KG400A 800-2500 400 300/10 8-10 4.8 700   40 30-250 0.8-3.0 20-400 3.2/900 0.030 115 10-20 II-4,10,13,17,18
KG500A 800-2500 500 500/6 10-18 6 700 200 50 30-250 0.8-3.0 20-400 3.2/1200 0.032 115 15-20 II-4,10,13,17,18
KG600A 800-2500 600 600/6 12-18 7.2 700 250 60 30-250 0.8-3.0 20-400 3.2/1500 0.030 115 18-25 II-5,19
KG800A 800-2500 800 800/6 12-18 9.6 1000 250 80 30-250 0.8-3.0 20-400 3.2/2400 0.024 115 19-25 II-5,19
KG1000A 800-2500 1000 1000/6 12-18 12 1000 250 100 30-300 0.8-3.0 20-400 3.2/3000 0.022 115 21-30 II-6,11,14,20
KG1200A 800-2500 1200 800/8 8-15 14 1000 250 100 30-300 0.8-3.0 20-400 3.2/3000 0.022 115 21-30 II-20,21,22
技术参数2

型号

Type

正反向重复峰值电压

Vdrm Vrrm

通态平均电流

It（AV）

Ths55℃

通态浪涌电流

dv/dt

断态电压临界上升率

dv/dt

通态电流临界上升率

dv/dt

正反向重复峰值电流

Idrm丨rrm

触发电流

Igt

触发电压

Vgt

维持电流

Ih

通态峰值电压

Vtm/Itm

热阻抗

Rth

（j-hs）

最高额定结温

Tjm

安装力

M²

外型

Out丨ine

25℃
  V A KA V/μs A/μs mA mA V mA V/A ℃/W ℃ KN
KS200A 100-2000 200 1.7 500 50 20 20-200 0.8-2.5 20-200 2.4/300 0.120 125

3.3-5.5

II-2,8,12,15
KS300A 100-2000 300 2.5 500 50 30 20-200 0.8-2.5 20-200 2.4/500 0.065 125 5.3-10 II-3,9,16
KS500A 100-2000 500 4 800 50 40 20-300 0.8-3.0 20-300 2.4/700 0.040 125 10-20 II-4,10,13,17,18
KS600A 100-2000 600 4.2 1000 50 40 20-300 0.8-3.0 20-400 2.4/900 0.035 125 10-20 II-5,19
KS800A 100-2000 800 6.8 1000 50 50 20-350 0.8-3.5 20-400 2..4/1200 0.035 125 15-20 II-5,19

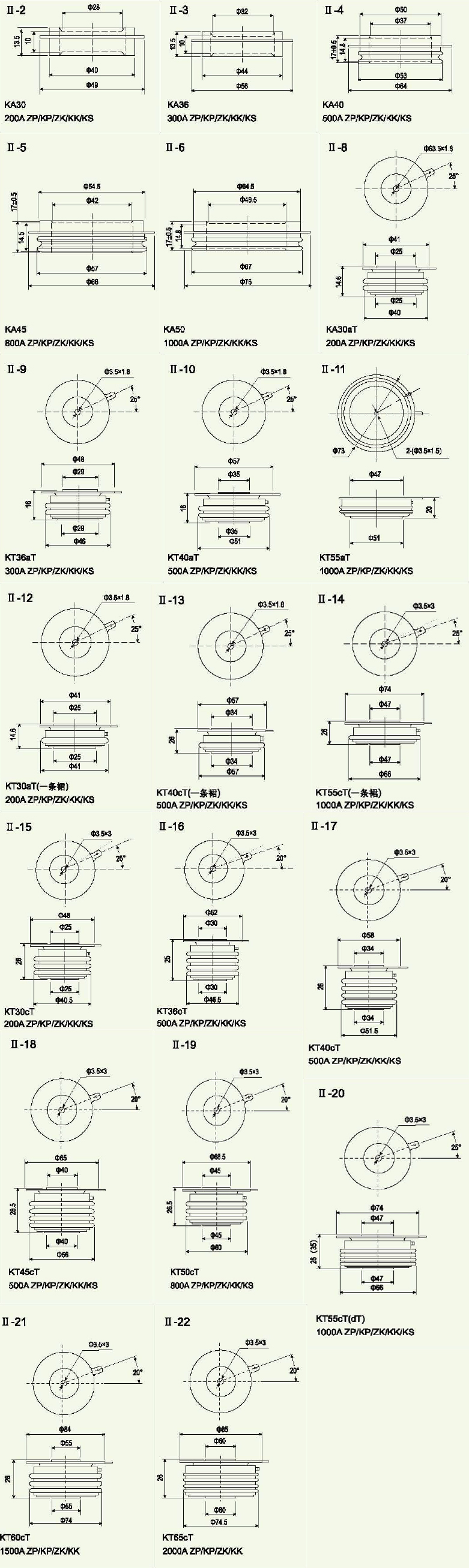

外型尺寸
