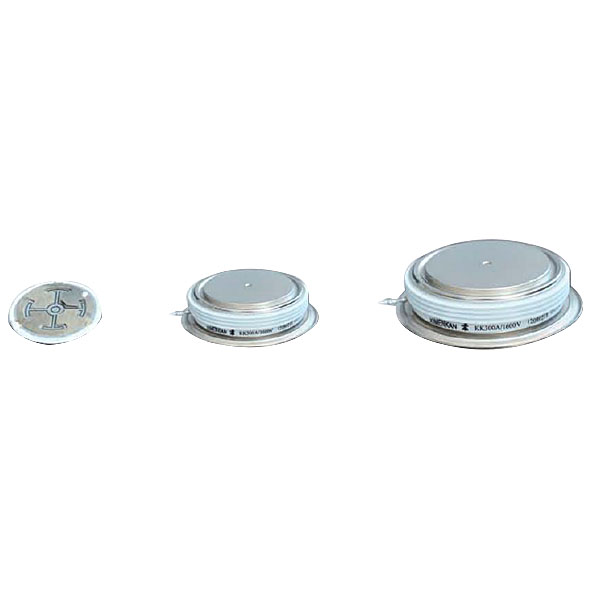

快速晶闸管
大
特点
1.全扩散工艺，平板型陶瓷管封装
2.分布式放大门极结构
3.优良的动态特性
4.低开关损耗，双面冷却
5.快速开关性能
典型应用
1.逆变器、斩波器、感应加热
2.各种类型的强迫换流器
技术参数

型号

Type

正反向重复峰值电压

Vdrm Vrrm

通态平均电流

It（AV）

Ths55℃

断关时间

Tq

100℃

断态电流临界上升率

dv/dt

通态电流临界上升率

di/dt

正反向重复峰值电流

Idrm /Irrm

触发电

Igt

触发电压

Vgt

维持电流

Ih

通态峰值电压

Vtm/Itm

热阻抗

Rth

（j-hs）

最高额定结温

Tjm

安装力

M²

外型Out丨ine
25℃
  V A μs V/μs A/μs mA mA V mA V/A ℃/W ℃ KN
KK200A 800-2500 200 16-35 500 100 30 30 0.9-2.5 20-400 2.9/600 0.065 115 5.3-10 II-2,8,12,15
KK300A 800-2500 300 16-35 500 100 30 30 0.9-2.5 20-400 2.8/900 0.055 115 5.3-10 II-3,9,16
KK400A 800-2500 400 16-35 500 100 40 40 0.9-2.5 20-400 2.8/1200 0.040 115 10-20 II-4,10,13,17,18
KK500A 800-2500 500 16-35 500 150 50 50 0.9-2.5 20-400 3.15/1500 0.035 115 15-20 II-4,10,13,17,18
KK600A 800-2500 600 16-35 500 150 50 50 0.9-3.0 20-400 3.15/1800 0.032 115 15-20 II-5,19
KK800A 800-2500 800 16-35 1000 150 60 60 0.9-3.0 20-400 3.15/2400 0.030 115 18-25 II-5,19
KK1000A 800-2500 1000 16-35 1000 150 80 80 0.9-3.0 20-500 3.15/3000 0.024 115 19-26 II-6,11,14,20
KK1200A 800-2500 1200 16-35 1000 150 100 100 0.9-3.0 20-500 3.15/3000 0.0222 115 21-30 II-20,21
KK1500A 800-2500 1500 16-35 1000 250 120 120 0.9-3.5 20-500 3.15/3000 0.020 115 21-30 II-20,21,22
KK1800A 800-2500 1800 16-35 1000 250 120 120 0.9-3.5 20-800 3.15/4000 0.017 115 27-34 II-22,23,24,25
KK2000A 800-2500 2000 40-80 1000 250 160 160 0.9-3.5 20-1000 3.15/4000 0.016 115 30-40 II-22,23,24,25
KK2500A 800-2500 1500 40-80 1000 250 200 200 0.9-3.5 20-1000 3.15/5000 0.011 115 35-47 II-22,23,24,25
KK3000A 800-2500 3000 40-80 1000 250 250 250 0.9-3.5 20-1000 3.15/5000 0.009 115 70-85 II-22,23,24,25

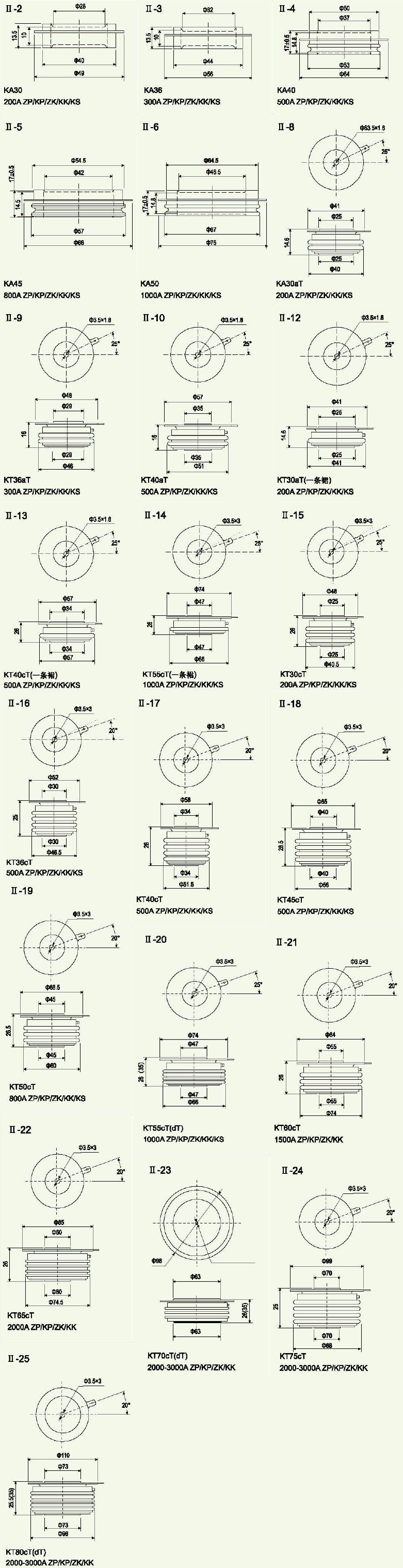

外型尺寸
