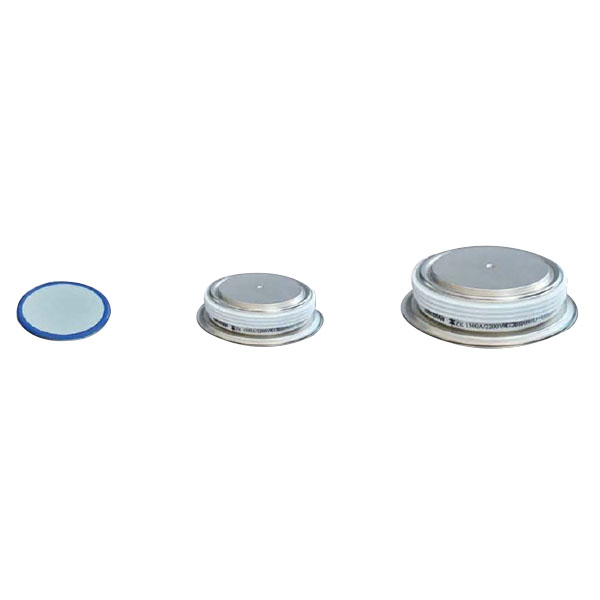

雪崩整流管
大
特点
1.全扩散工艺，平板型陶瓷管封装
2.中心放大门极结构
3.双面冷却，大电流
典型应用
1.大功率变流器
2.交直流电机控制，交直流开光
3.相控整流
4.有源和无源逆变
技术参数1

型号

Type

反向重复峰值电压

Vrrm

正向平均电流

If（AV）Ths55℃

反向重复峰值漏电流

Irrm

正向平均电压/输出电流

Vfm/Ifm25℃

热阻抗

Rth（j-hs）

最高额定结温

TJm

安裝力

M²

外型Out丨Ine
  V A mA V/A ℃/W ℃ KN
ZB200A 100-5000 200 16 1.8/600 0.090 150 3.3-5.5 II-2,8,12,15
ZB300A 100-5000 300 30 1.8/900 0.065 150 5.3-10 II-3,9,16
ZB400A 100-5000 400 40 1.8/1200 0.040 150 10-20 II-4,10,13,17,18
ZB500A 100-5000 500 40 1.8/1500 0.040 150 10-20 II-4,10,13,17,18
技术参数2

型号

Type

反向重复峰值电压

Vrrm

正向平均电流

If（AV）Ths55℃

反向恢复时间

trr100℃

反向恢复电荷

Qrr

通态浪涌电流

Ifsm

10ma

反向重复峰值漏电流

Irrm

正向平均电压/输出电流

Vfm/Ifm 25℃

热阻抗

Rth（j-hs）

最高额定结温

Tjm

安装力

M²

外型

Type

  V A μs μc kA mA V/A ℃/W ℃ KN
ZK200A 100-5000 200 2 70 2.7 16 2.2/600 0.090 150 3.3-5.5 II-2,8,12,15
ZK300A 100-5000 300 3 100 4.1 30 2.4/900 0.065 150 5.3-10 II-3,9,16
ZK400A 100-5000 400 3 100 5.4 40 2..4/1200 0.040 150 10-20 II-4,10,13,17,18
ZK500A 100-5000 500 3 120 8 40 2.4/1800 0.033 150 10-20 II-4,10,13,17,18
ZK800A 100-5000 800 3 130 10 40 2.6/2400 0.033 150 10-20 II-5,19
ZK1000A 100-5000 1000 4 150 13 50 2.6/3000 0.030 150 15-20 II-6,11,14,20

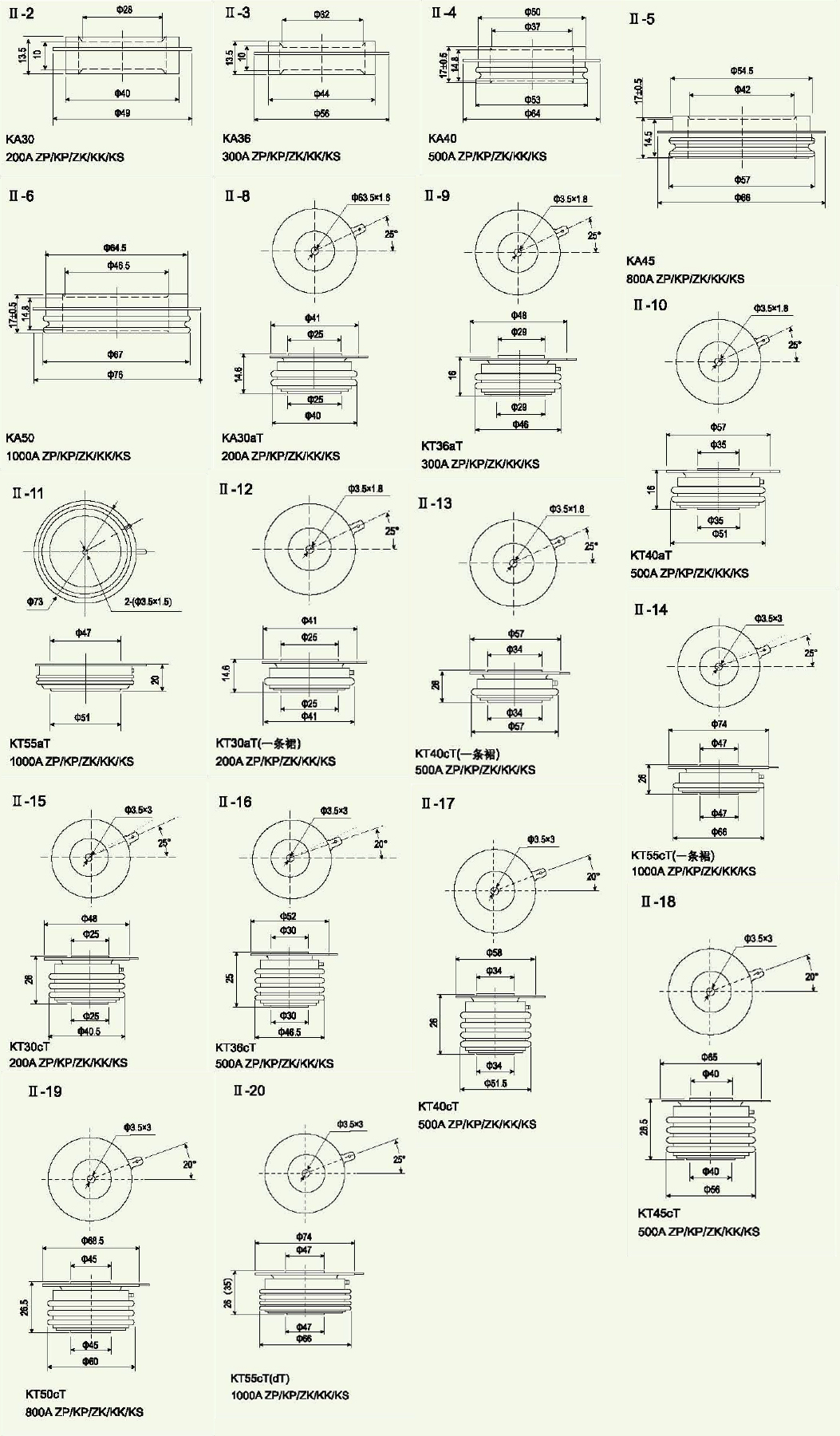

外型尺寸
