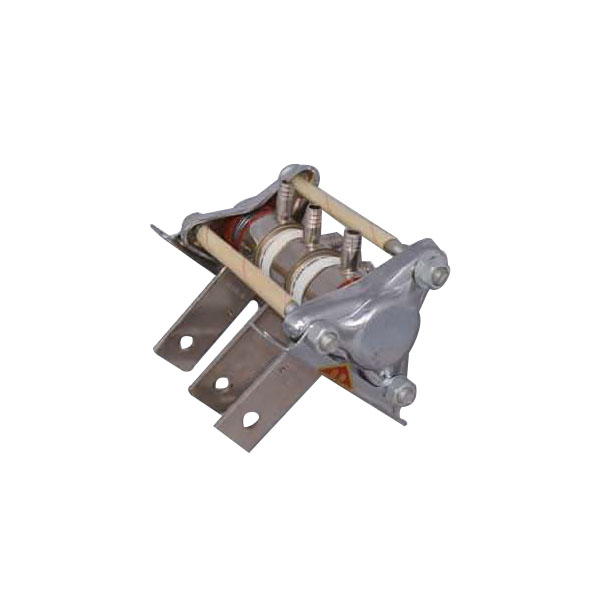

SS系列水冷散热器
大
特点

1.可与SS14，SS15系列兼容

2.散热器内高效热传导水冷设计

3.超低热阻，高散热能力

4.多重安装结构

典型应用

1.大功率平板器件

2.大功率整流器，大功率感应加热器设备

SS11，SS12单管水冷散热器（VⅡ-1）
型号Type 外型尺寸Out丨lne Slze 导电排尺寸Arcpower Lead Slze 安装尺寸 Mountlng Slze
  L D H L1 H1 D1 D2 H2 H3 d d1 d2 c e f
SS11 140 135 145 53 4 30 112 64 105 2-Φ9 9×14 M3 20 35 6
SS12 190 160 152 78 5 40 140 64 105 2-Φ13 11×14 M3 20 65 6
SS11BL，SS12BL双管冷散热器(VⅡ-2)
型号Type 外型尺寸Out丨lne Slze 导电排尺寸Arcpower Lead Slze 安装尺寸 Mountlng Slze
  L D H L1 H1 D1 D2 H2 H3 d d1 d2 c e f
SS11BL 140 135 215 53 4 30 112 64 173 3-Φ9 9×14 M3 20 35 6
SS12BL 190 160 220 78 5 40 140 64 174 3-Φ13 11×14 M3 20 65 6
SS11BL，SS12BL 双管冷散热器（VⅡ-2）
型号Type SS11,SS11BL SS12,SS12BL
表面直径 Surface Diameter 台面Plate Surface 凸面Ralsed Surface 台面Plate Surface 凸面Ralsed Surface
  Φ45 Φ23 Φ27 Φ55 Φ32 Φ37 Φ41
适用APP丨lcadle 凸面Ralsed Surface Φ19-Φ40     Φ34-Φ40
外壳表面 Case Surface 台面Plate Surface Φ24-Φ28     Φ32 Φ37 Φ41
安装力Mounting Force P（KN） 3.3-20     5.5-25
热阻 Therma丨Reslstance 0.026     0.018
应用：本产品适用于200-800A元件配套，水流量≥4L/min
SS13，SS14单管水冷散热器（VⅡ-3）
型号Type 外型尺寸 Out丨ine Size 导电排尺寸Arcpower Lead Size 安装尺寸 Mountung Size
  L D H L1 H1 D1 D2 H2 H3 d d1 d2 a b c e f g
SS13 190 160 152 78 6 50 140 64 105 4-Φ13 11×13 M3 15 20 15 65 8 20
SS14 220 195 188 85 6 55 165 74 130 4-Φ13 11×13 M3 17.5 20 20 65 10 20
SS13BL，SS14BL双管水冷散热器（VⅡ）
型号Type 外型尺寸 Out丨ine Size 导电排尺寸Arcpower Lead Size 安装尺寸 Mountung Size
  L D H L1 H1 D1 D2 H2 H3 d d1 d2 a b c e f g
SS13BL 190 160 220 78 6 50 140 64 172 6-Φ13 11×13 M3 15 20 15 65 8 20
SS14BL 220 195 268 85 6 55 165 74 210 6-Φ13 11×13 M3 17.5 20 20 65 10 20
SS13BL，SS14BL双管水冷散热器（VⅡ-4）
型号Type 表面直径Surfac Diameter 适用外壳表面Applicadle Case Surface

安装力Mounting Force P

散热器重量Weight Of Heatsink 热阻Thermal Resistance
      （KN） （kg） （℃/W）
SS13,SS13BL Φ68 Φ40-Φ65 15-34 ≥1.7 0.015
SS14,SS14BL Φ84 Φ50-Φ73 18-47 ≥2.2 0.013
应用：本产品适用于500-2000A元件配套，水流量≥8L/min，1500-2000A元件配套，水流量≥7L/min
SS15BL双管水冷散热器（VⅡ-6）
型号Type 表面直径Surfac Diameter 适用外壳表面Applicadle Case Surface

安装力Mounting Force P

热阻Thermal Resistance
      （KN） （℃/W）
SS15,SS15BL Φ100 Φ73-Φ100 60-70 0.011
外形尺寸
