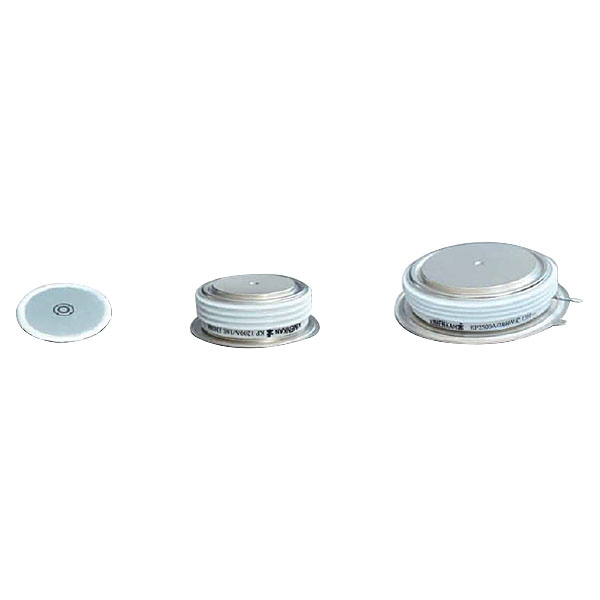

普通晶闸管
大
特点
1.全面扩散工艺，平板型陶瓷管封装
2.中心放大门极结构
3.双面冷却
典型应用
1.大功率流变器
2.交直流电机控制
3.交直流开关、相控整流
4.有源和无源逆变
技术参数

型号

Type

正反向重复峰值电压

Vdrm Vrrm

通态平均电流

It（AV）Ths55℃

通态浪涌电流

Itsm10ms

断态电压临界上升率

dv/dt

通态电流临界上升率

di/dt

正反向重复峰值电流

Idrm Irrm

触发电流

Igt

触发电压

Vgt

维持电流

Ih

通态峰值电压

Vtm/Itm

热阻值

Rth（j-hs）

最高额定结温

Tjm

安装力

M²

外型

Out丨ine

25℃
  V A KA

V/μs

A/μs mA mA V mA V/A ℃/W ℃ KN
KP110A 100-6500 100 2.5 300 100 30 35-250 0.8-2.0 20-150 2.4-600 0.065 125 5.3-10 II-1,7
KP200A 100-6500 200 2.5 300 100 30 35-250 0.8-2.0 20-150 2.4/600 0.065 125 5.3-10 II-2,8,12,15
KP300A 100-6500 300 3.8 500 100 30 35-250 0.8-2.5 20-200 2.2/900 0.055 125 5.3-10 II-3,9,16
KP400A 100-6500 400 5 500 100 40 35-250 0.8-2.5 20-200 2.4/1200 0.040 125 10-20 II-4,10,13,17,18
KP500A 100-6500 500 6.4 800 100 50 35-250 0.8-2.5 20-250 2.4/1500 0.035 125 15-20 II-4,10,13,17,18
KP600A 100-6500 600 6.4 800 100 40 35-300 0.8-2.5 20-250 1.8/1800 0.035 125 10-20 II-5,19
KP800A 100-6500 800 10 1000 100 50 40-300 0.8-3.0 20-250 2.2/2400 0.032 125 15-20 II-5,19
KP1000A 100-6500 1000 13 1000 150 80 40-300 0.8-3.0 20-300 2.4/3000 0.022 125 21-30 II-6,11,14,20
KP1200A 100-6500 1200 15 1000 200 120 40-300 0.8-3.0 20-300 2.4/3000 0.020 125 21-30 II-20,21
KP1500A 100-6500 1500 20 1000 200 120 40-300 0.8-3.0 20-300 2.4/3000 0.017 125 27-34 II-20,21
KP1800A 100-6500 1800 22.5 1000 200 160 40-300 0.8-3.0 20-300 2.4/4000 0.016 125 30-40 II-22,23,24,25
KP2000A 100-6500 2000 25 1000 250 200 40-300 0.8-3.0 20-300 2.4/4000 0.011 125 35-47 II-22,23,24,25
KP2500A 100-6500 2500 31 1000 250 200 40-300 0.8-3.0 20-300 2.4/5000 0.011 125 35-47 II-22,23,24,25
KP3000A 100-6500 3000 38 1000 250 200 40-300 0.8-3.0 20-300 2.2/5000 0.011 125 35-47 II-22,23,24,25
KP3500A 100-6500 3500 44 1000 250 250 40-300 0.8-3.0 20-300 2.4/5000 0.01 125 70-85 II-22,23,24,25
KP4000A 100-6500 4000 44 1000 250 250 40-300 0.8-3.0 20-300 2.4/5000 0.01 125 70-85 II-22,23,24,25
KP5000A 100-6500 5000 44 1000 250 250 40-300 0.8-3.0 20-300 2.4/5000 0.01 125 70-85 II-22,23,24,25

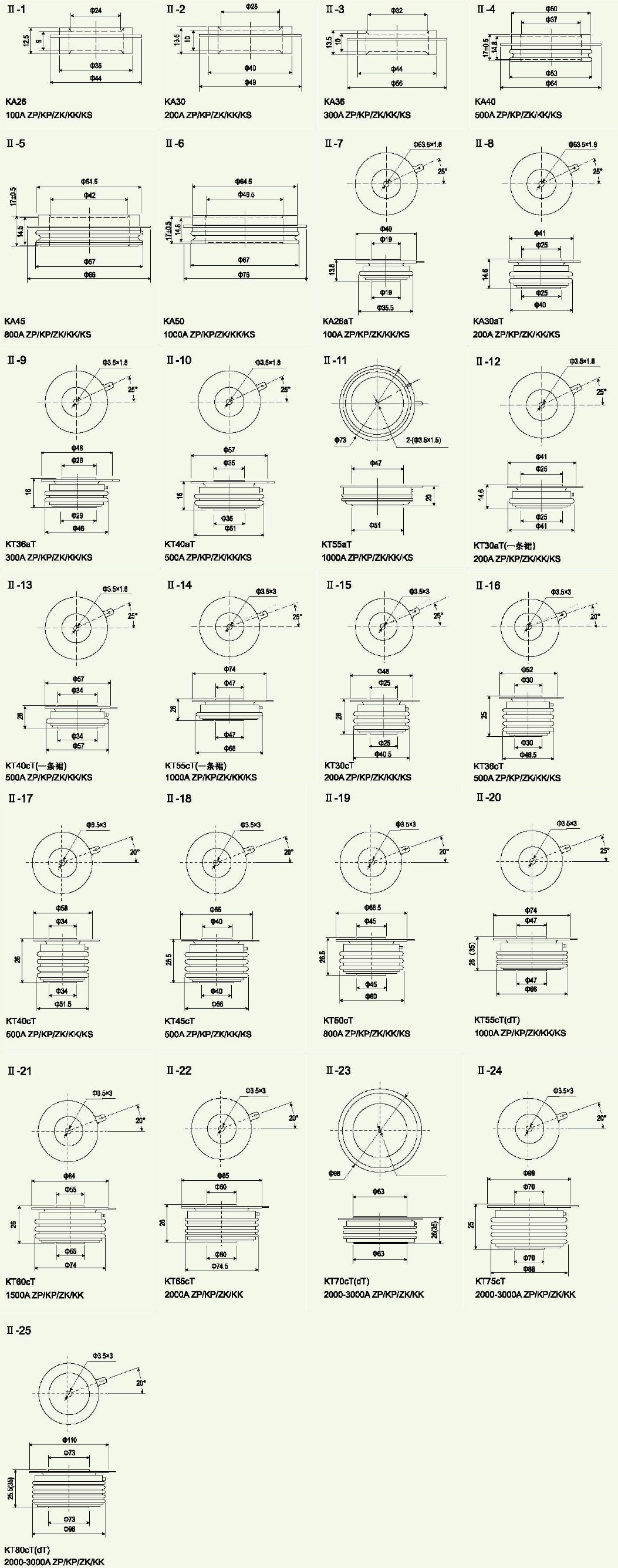

外型尺寸
