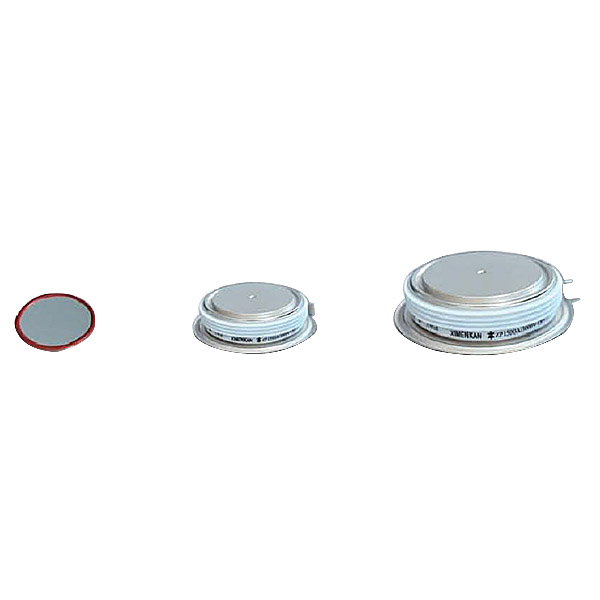

普通整流管
大
特点
1.扩散结构
2.平板型陶瓷管封装
3.双面冷却
典型应用
1.大功率变流量
2.焊接设备
3.电机控制和驱动
4.充电设备
技术参数

信号

Type

反向重复峰值电压

Vrrm

正向平均电压

If（AV）Ths55℃

反向重复峰值漏电流

Ieem

正向平均电压/输出电流

Vfm/Ifm

25℃

热阻抗

Rth（j-hs）

最高额定结温

Tjm

安装力

M²

外型

Out丨ine

  V A mA V/A ℃/W ℃ KN
ZP100A 100-5000 100 16 1.8/600 0.090 150 3.3-5.5 II-1,7
ZP200A 100-5000 200 16 1.8/600 0.090 150 3.3-5.5 II-2,28,12,15
ZP300A 100-5000 300 30 1.8/900 0.065 150 5.3-10 II-3,9,16
ZP400A 100-5000 400 40 1.8/1200 0.040 150 10-20 II-4,10,13,17,18
ZP500A 100-5000 500 40 1.8/1500 0.040 150 10-20 II-4,10,13,17,18
ZP600A 100-5000 600 40 1.8/1800 0.033 150 10-20 II-5,19
ZP800A 100-5000 800 80 2.2/2400 0.022 150 19-26 II-5,19
ZP1000A 100-5000 1000 80 2.0/3000 0.022 150 19-26 II-6,11,14,20
ZP1200A 100-5000 1200 120 2.2/3000 0.020 150 21-30 II-20,21
ZP1500A 100-5000 1500 120 2.0/3000 0.020 150 21-30 II-20,21
ZP2000A 100-5000 2000 160 2.2/4000 0.016 150 30-40 II-22,23,24,25
ZP2500A 100-5000 2500 200 2.2/5000 0.011 150 35-47 II-22,23,24,25
ZP3000A 100-5000 3000 160 2.0/5000 0.016 150 30-40 II-22,23,24,25
ZP3500A 100-5000 3500 200 2.0/5000 0.011 150 35-47 II-22,23,24,25
ZP4000A 100-5000 4000 200 2.0/5000 0.009 150 70-95 II-22,23,24,25
ZP5000A 100-5000 5000 50 1.25/5000 0.0135 170 19-26 II-22,23,24,25

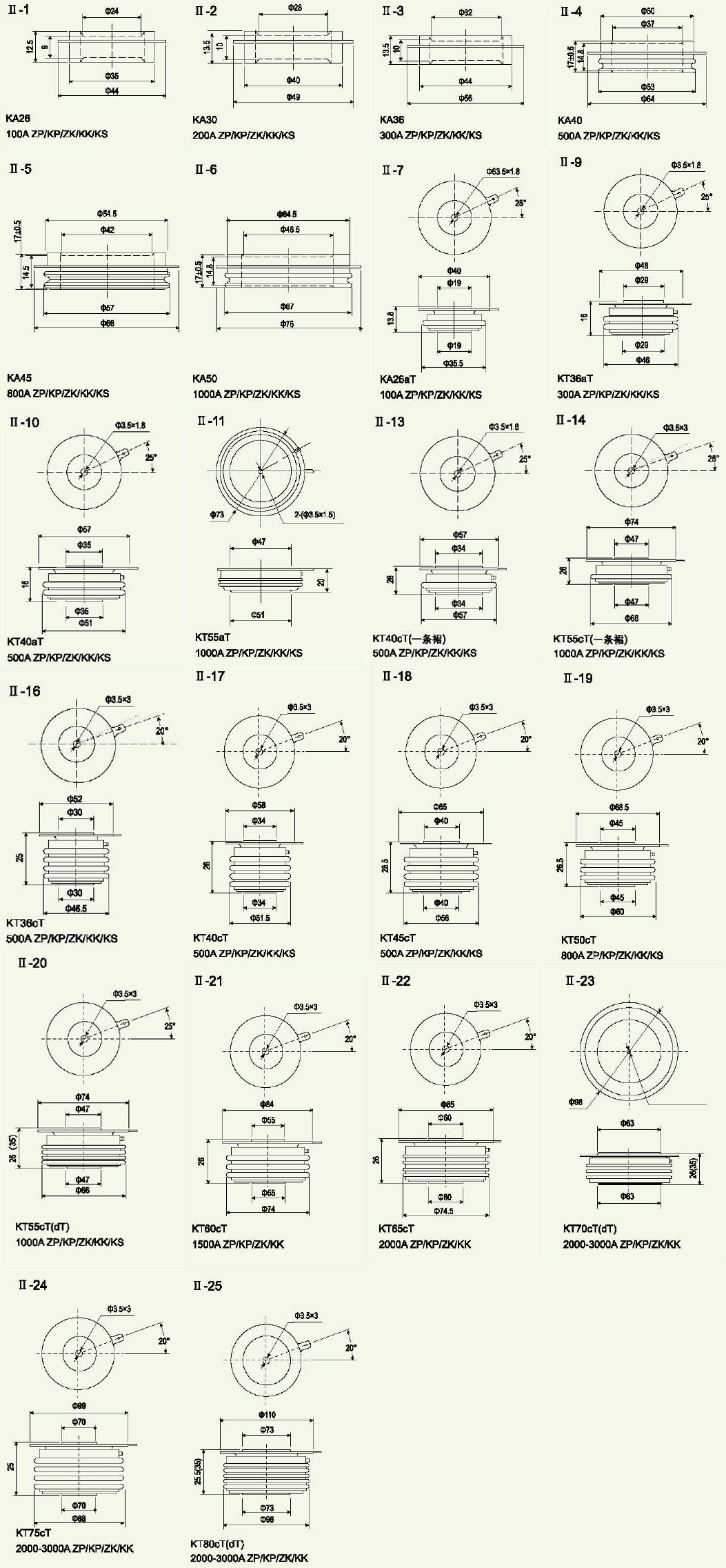

外形尺寸
