说明：安装形式、进出线（上，下）、单路/双路供电/输入输出相数，备用时间、消防联动、输出回路均在订货时说明。

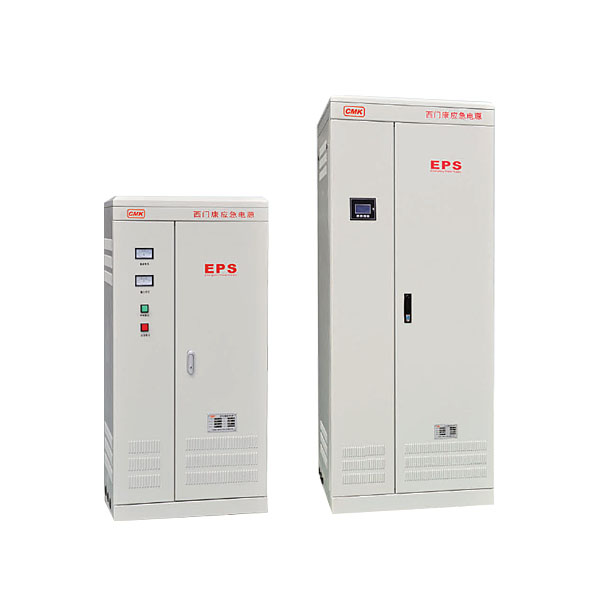

FEPS-CMK/D系列单相EPS应急电源，是为建筑物内紧急疏散照明或重要用电设备提供集中的应急用电设备。

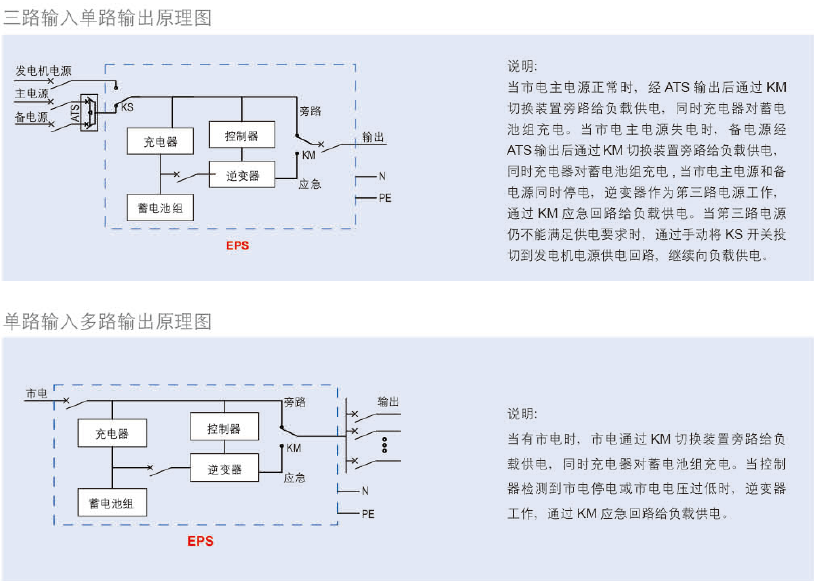

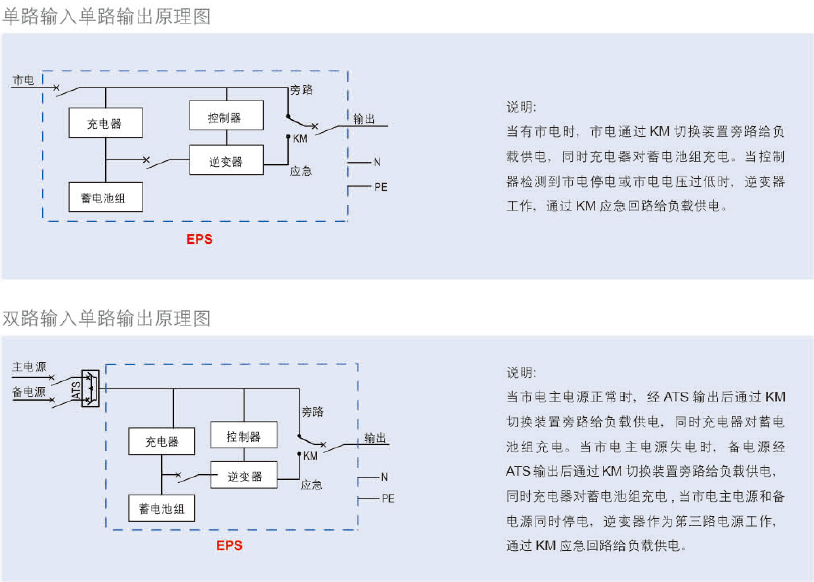

当市正常时，由市经过互投装置给负载供电，同时充电器给备用电池进行智能充电。当市电断或市电不正常时，由控制器提供逆变信号，启动逆变电源，同时互投装置将立即投切至逆变电源输出，继续提供正弦波交流电，当市电电压恢复正常后，应急电源将自动恢复电网供电。
|
规格范围 |
0.5-10KM |
||
|
单进单出三进三 |
220V/220V AC |
落地式、壁挂式、内嵌式 |
FEPS-CMK/D 0.5VA |
|
落地式 |
FEPS-CMK/D 1-10VA |
||
|
三进三出 |
380V/220V AQ |
落地式 |
FEPS-CMK/D 1-10VA |
2.双路电源自动切换，可靠性高；
3.寿命长，主机寿命20年以上；
4.采用32位DSP中央处理技术，输出正弦波；
5.LED显示和声音告警，工作状态一目了然；
6.具有过压、欠压、过温、过流、短路等保护功能；
7.智能电池充电管理功能，全自动高效率三段式记充电机；
8.自动监控电池工作状态，具有电池速放自动保护；
9.具有消防联动功能，可透过RS232S或RS485接口，可实现远程监控；
10.模块化结构设计，维护方便。
| 型号规格 | FEPS-CMK/D-（0.5KVA-3KVA） | FEPS-CMK/D-（4KVA-10KVA） | |
| 输入 | 电压 | 单相200VAC±20% | |
| 频率 | 50Hz±10% | ||
| 输出 | 电压 | 正常时：同市电电压 应急时：220VAC±3% | |
| 频率 | 正常时：于市电同步 应急时：50Hz±0.5% | ||
| 波形 | 正弦波（THD≤3%） | ||
| 输出支路 | 三路（可以扩充） | ||
| 输出支路类型 | 持续性、非持续型、消防联动型 | ||
| 电池 | 电池形式 | 密封式免加水 | |
| 标称电压 | 48VDC | 192VDC | |
| 充电时间 | ＜24h | ||
| 切换时间 | ≤3s（一般切换） | ||
| 应急备用时间 | 180min（可按需而定） | ||
| 过载能力 | 120%60s； 150% 0.5s | ||
| 保护功能 | 过压、欠压、过流、短路保护 | ||
| 通讯 | RS232/RS485, 通讯协议：Modbus | ||
| 噪音（1m距离） | 正常时：无噪音 应急时：＜50dB | ||
| 工作环境 | 相对湿度 | 10-90% | |
| 环境温度 | -20℃-40℃ | ||
| 海拔高度 | ≤2000m（＞m时，每增加100m，功率减额1%） | ||
| 适应负载 | 使用于各种照明负载 | ||
注：1.增加输出回路、双电源、浪涌或其他元件时，需另加费用。
2.技术参数如有变更，恕不另行通知，以最新数据为准。
| 型号规格 | 输出功率（KM） | 应急时间（min） | 外机形尺寸（mm）深×宽×高 | 重量 | 输出回路 | 安装 |
| FEPS-CMK/D-0.5KVA | 0.5 | 60 | 230×550×650 | 60 | 1 |
嵌式 挂式 |
| 90 | 230×550×650 | 75 | ||||
| FEPS-CMK/D-1KVA | 1.0 | 60 | 300×600×1200 | 80 | 1 |
嵌式 挂式 落地式 |
| 90 | 300×600×1200 | 130 | ||||
| FEPS-CMK/D-1.5KVA | 1.5 | 60 | 300×600×1200 | 150 | 1 | |
| 90 | 300×600×1200 | 210 | ||||
| FEPS-CMK/D-2KVA | 2.0 | 60 | 400×600×1200 | 215 | 1 | 落地式 |
| 90 | 400×600×1200 | 230 | ||||
| FEPS-CMK/D-3KVA | 3.0 | 60 | 400×600×1200 | 240 | 1 | |
| 90 | 450×750×1500 | 360 | ||||
| FEPS-CMK/D-4KVA | 4.0 | 60 | 450×750×1500 | 320 | 1 | |
| 90 | 450×750×1500 | 460 | ||||
| FEPS-CMK/D-5KVA | 5.0 | 60 | 450×750×1500 | 410 | 1 | |
| 90 | 450×750×1500 | 590 | ||||
| FEPS-CMK/D-6KVA | 6.0 | 60 | 630×800×2000 | 560 | 1 | |
| 90 | 630×800×2000 | 750 | ||||
| FEPS-CMK/D-7KVA | 7.0 | 60 | 630×800×2000 | 650 | 1 | |
| 90 | 630×800×2000 | 900 | ||||
| FEPS-CMK/D-8KVA | 8.0 | 60 | 630×800×2000 | 750 | 1 | |
| 90 | 630×800×2000 | 1000 | ||||
| FEPS-CMK/D-9KVA | 9.0 | 60 | 630×800×2000 | 850 | 1 | |
| 90 | 630×800×2000 | 1100 | ||||
| FEPS-CMK/D-10KVA | 10 | 60 | 630×800×2000 | 960 | 1 | |
| 90 | 630×800×2000 | 1200 |
1、 市电指示灯：当市电接通时，市电指示灯亮，显示绿色。
2、 充电指示灯：充电器对蓄电池充电时，充电指示灯亮，显示红色。
3、 应急指示灯：当市电电压过低、停电或操作者强启开关工作在应急状态，应急指示灯亮，显示红色。
4、 故障指示灯：
a、输出支路有故障；
b、输出短路，警告应争电源工作中有变化；
c、应急控制电路开路、短路；
d、充电器输出开路、短路。
5、翻页键：LCD显示菜单切换键。
6、LCD液晶显示器：显示市电电压、输出电压、输出电流、电流电压、电池巡检、故障类型。
