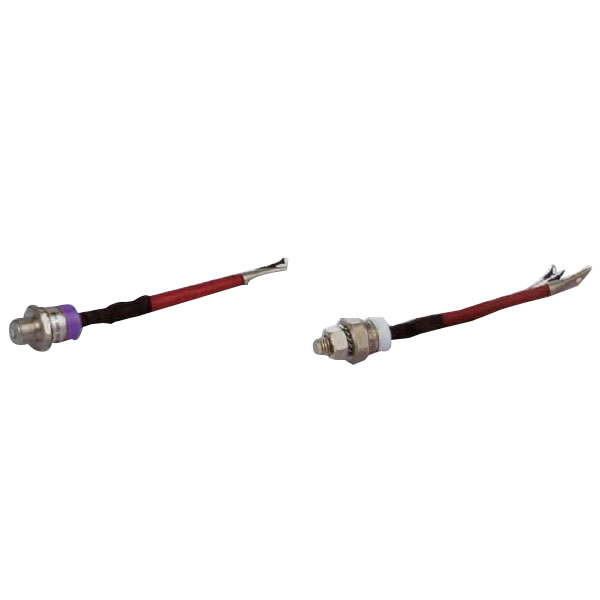

快速晶闸管（TBK,KK）
大
技术参数
Type Vdrm Vrrm Idrm Irrm

It（AV）

（Tc℃）

Itrms

Itsm

10ms

I²t

Vtm/

ltn

Vt

(to)



rt
  V mA A A kA A²S10³ A/V V mΩ
TBH315-80 600-1200 50 100（85） 157 2.0 25 2.40/314 1.20 2.40
TBH351-82 600-1200 50 100（85） 157 2.5 31 2.40/314 1.40 2.40
TBH371-250 600-1200 50 160（85） 250 4.0 80 2.70/502 1.40 1.20
TBH371-320 600-1800 40 200（85） 314 6.0 180 2.60/628 1.35 1.20
技术参数

Type



di/dt

cirt

dud/dt

cirt

Vgt igt

TJ max

Rth

（j-c）

Md tq Welght Out丨lne
  A/μs A/μs V V ℃ ℃/W Nm μs kg
TBH351-80 200 1000 2.5 250 125 0.160 20-30 12.5，16，20 0.24 I-29
TBH361-150 200 1000 2.5 250 125 0.160 20-30 12.5，16，20 0.24 I-30
TBH371-250 1000 1000 2.5 300 125 0.090 25-35 10，12.5，18 0.44 I-31
TBH371-320 1000 1000 2.5 300 125 0.090 25-35 25，32，40，50 0.44 I-31

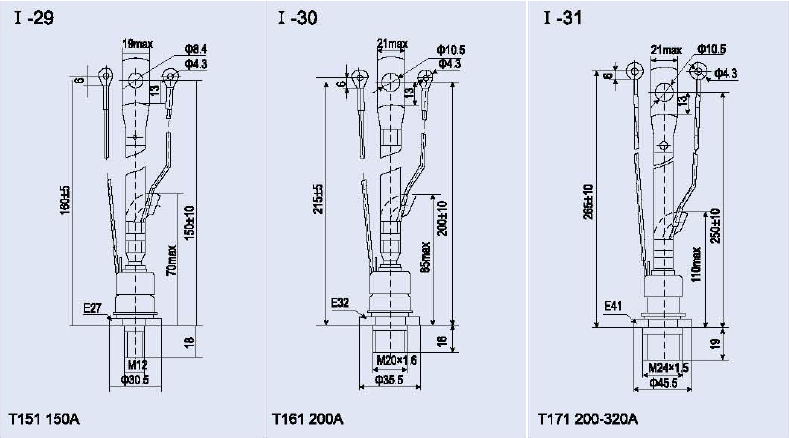

外形尺寸
