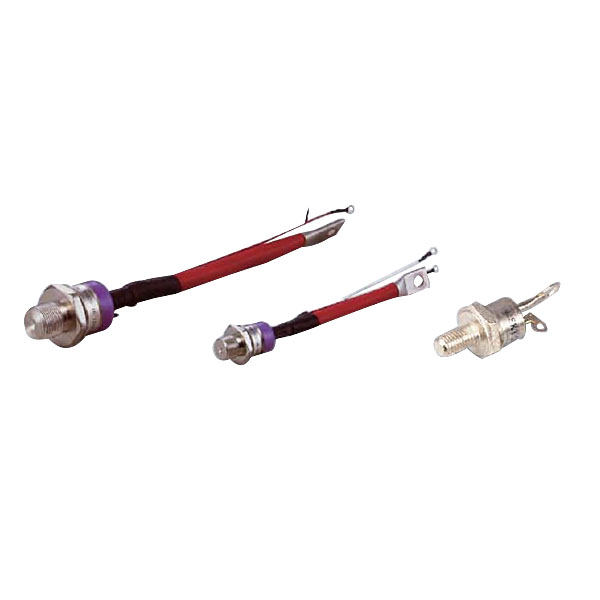

俄罗斯型
大
特点
1.玻璃绝缘子密封金属外壳，国际标准外壳
2.M5,M6,M8,M10,M12,M20,M24螺柱
3.高VDRM,VRRM数值，通态损耗低（尤其T271-320）
典型应用
1.可控和半控整流器
2.直流电机控制，交流控制器（如温度控制）
技术参数
Type

Vdrm

Vrrm

Idrm

Irrm

Itsm

（Tc℃）

Itsm

20ms



l²t Vtm/Itm Vt（TD） rt

dit/dt

cirt

dud/dt

cirt

Vgt Igt TJ max

Rth

（j-c）

Md Welght Outllne
  V mA A kA A²•10³ V/A V mΩ A/μs A/μs V V ℃ ℃/W Nm kg
TC112-10 100-1200 3.0 10（85） 0.07 49 18.5/14 1.20 46 50 2.2-25 3.0 100 125 2.50 0.9-1.1 0.006 I-25
TC112-16 100-1200

3.0

16（85） 0.10 100 18.5/22 1.20 29 50 2.2-25 3.0 100 125 1.55 0.9-1.1 0.006 I-25
TC112-20 100-1200 3.5 20（85） 0.12 144 18.5/28 1.10 27 50 2.2-50 3.5 150 125 1.30 1.5-1.7 0.011 I-25
TC112-25 100-1200 3.5 25（85） 0.20 400 1.80/35 1.10 21 50 2.2-50 3.5 150 125 0.90 1.5-1.7 0.011 I-25
TC122-40 100-1200 5.0 40（85） 0.25 625

1.85/56

1.00 15 63 2.5-50 4.0 200 125 0.65 5.0-6.2 0.023 I-26
TC132-50 100-1200 5.0 50（85） 0.45 2025 1.80/70 1.00 12 63 2.5-50 4.0 200 125 0.52 5.0-6.2 0.023 I-27
TC132-63 100-1200 7.0 63（85） 0.48 2300 1.80/89 0.90 10 63 2.5-50 5.0 200 125 0.44 9.0-11 0.050 I-27,28
TC132-80 100-1200 7.0 80（85） 0.58 3360 1.80/113 0.90 8 63 2.5-50 5.0 200 125 0.34 9.0-11 0.050 I-29
TC151-100 300-1300 10 100（85） 1.0 10.0 1.85/140 1.50 3.50 6.3 2.5-50 3 300 125 0.22 10-20 0.110 I-29
TC151-125 300-1300 10 125（85） 1.2 14.4 1.74/180 1.15 3.50 6.3 6.3-100 3 300 125 0.22 10-20 0.110 I-29
TC151-160 300-1300 10 160（85） 1.4 19.6 1.55/225 1.10 2.00 6.3 6.3-100 3 300 140 0.19 10-20 0.110 I-29
TC251-100 300-1300 10 100（85） 1.0 10.0 1.85/140 1.50 3.50 25 6.3-100 3 300 125 0.22 10-20 0.110 I-29
TC251-125 300-1300 10 125（85） 1.2 14.4 1.74/180 1.15 3.50 25 6.3-100 3 300 125 0.22 10-20 0.110 I-29
TC251-160 300-1300 10 160（85） 1.4 19.6 1.55/225 1.10 2.00 25 6.3-100 3 300 125 0.19 10-20 0.110 I-29
TC161-160 300-1300 15 160（85） 1.8 32.4 1.75/225 1.20 2.60 6.3 6.3-100 4 300 125 0.14 20-30 0.175 I-30
TC161-200 300-1400 15 200（85） 2.0 40.4 1.60/280 1.00 2.25 6.3 6.3-100 4 300 125 0.14 20-30 0.175 I-30
TC261-160 300-1400 15 160（85） 2.0 32.4 1.70/225 1.15 2.74 25 6.3-100 4 300 125 0.14 20-30 0.175 I-30
TC261-200 200-1300 15 200（85） 2.0 40.0 1.60/280 1.00 2.25 25 6.3-100 4 300 125 0.14 20-30 0.175 I-30
TC171-250 200-1300 25 250（85） 3.0 90.0 1.70/350 1.00 2.00 6.3 6.3-100 4 300 125 0.10 25-35 0.325 I-31
TC171-320 200-1300 25 320（85） 3.3 99.0 1.50/450 0.86 1.50 6.3 6.3-100 4 300 125 0.10 25-35 0.325 I-31
TC271-350 300-1400 25 250（85） 3.0 90.0 1.65/350 1.00 1.98 25 6.3-100 4 300 125 0.10 25-35 0.325 I-31
TC271-320 300-1400 25 320（85） 3.3 99.0 1.50/450 0.86 1.50 25 6.3-100 4 300 125 0.10 25-35 0.325 I-31

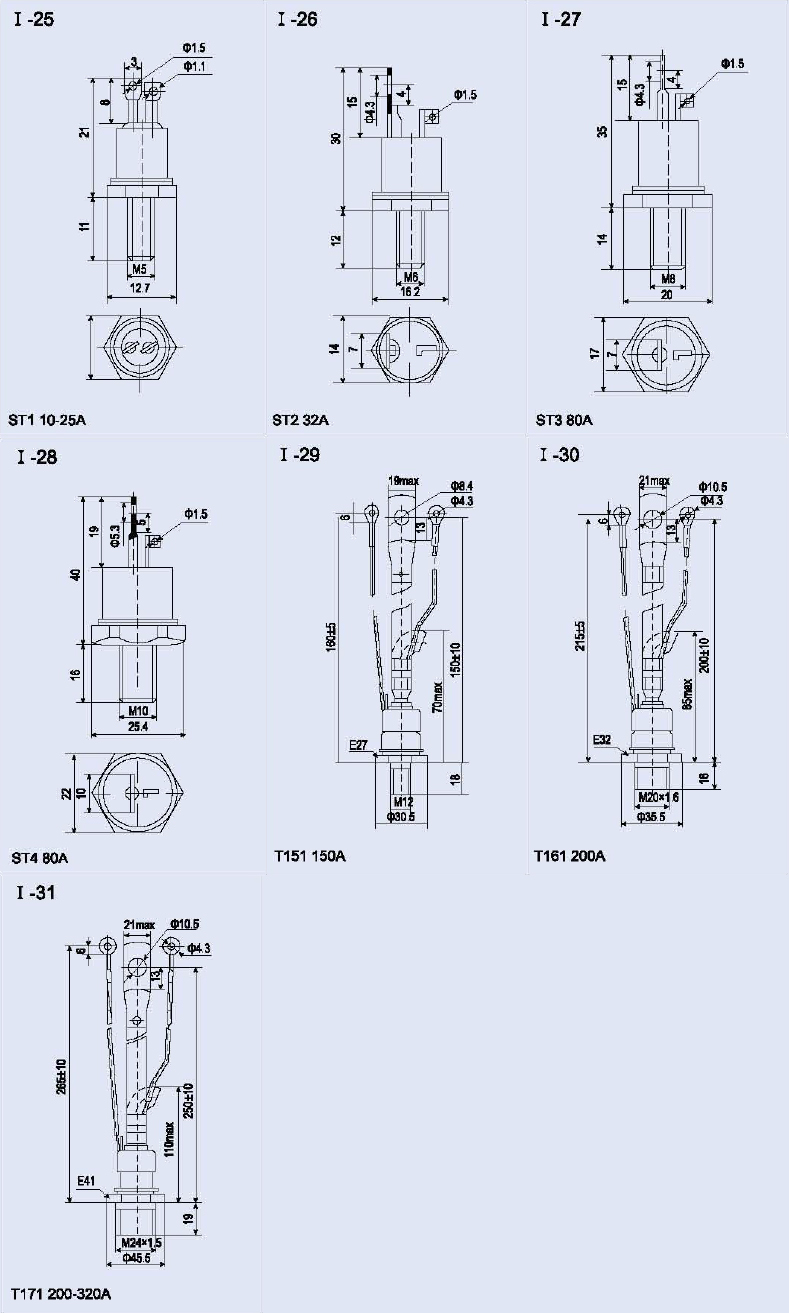

外形尺寸
