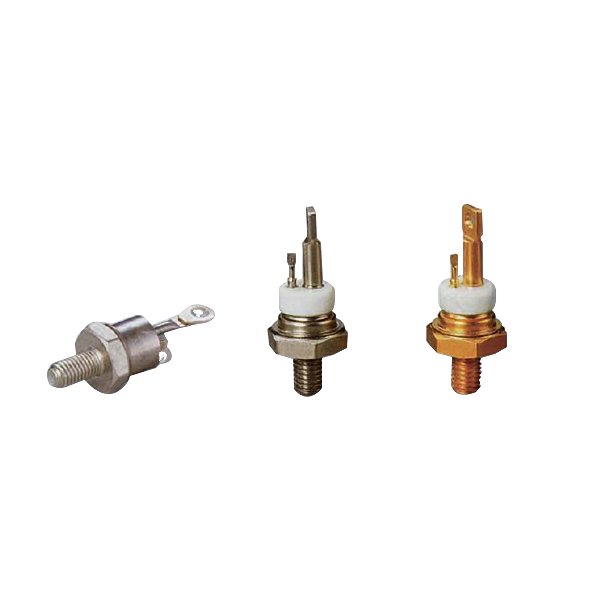

3CTK系列高频晶体闸流管（军用）
大
特点
1.判断时间短，开通速度快
2.工作频率高，承受di/dt能力强
用途
1.逆变器、斩波器、稳压电流
2.感应加热器、循环换电器、高速直流开关
技术参数

参数

Parameter

It（AV） Vt（AV） fm Vdrm Vrrm Vdo Vbr Ior Irb tq tgl tr tr dv/dt dl/dt Igt Vgt Ih Tjm
单位Unit A V KHz V V mA μS μS μS μS

v/μS

A/μS mA V mA ℃
3CTK3 A 3 ≤1.5 20 ≥100 ≥200 ≤2 ≤8 ≤1.4 ≤0.8 - ≥200 ≥200 5-80 ≤3 ≤80 115
B ≥200 ≥300
C ≥300 ≥400
D ≥400 ≥500
E ≥500 ≥700
F ≥600 ≥800
G ≥700 ≥900
H ≥800 ≥1000
