双向晶闸管
大
特点
1.全密封陶瓷-金属螺柱型结构
2.全封闭玻璃-金属螺柱型结构
典型应用
1.直流电机控制，直流电源控制
2.只留开关及温度控制，同步电机励磁

技术参数

型号

Type

通态电流有效值

It（rms）

通态峰值电压

V（fm）

反向重复峰值电压

Vrrm

反向重复峰值漏电流

Irrm

触发电流

Igt

维持电流

Ih

触发电压

Vgt

断态电压临界上升率

dv/dt

换向电压临界上升率

（dv/dt）

工作结温

Rjc

重量

Welght

外型Outlne
  A V V

mA

mA mA

V

V/μs

V/μs

℃/W

g
KS5A 5 ≤2.6 100-2000 ≤30 ≤350 ≤250 ≤3.5 ≥500 ≥50 ≤.011 10 I-1
KS10A 10 ≤2.6 100-2000 ≤30 ≤350 ≤250 ≤3..5 ≥500 ≥50 ≤.011 25 I-2
KS20A 20 ≤2.6 100-2000 ≤30 ≤350 ≤250 ≤3.5 ≥500 ≥50 ≤.011 27 I-3,4
KS30A 30 ≤2.6 100-2000 ≤30 ≤350 ≤250 ≤3.5 ≥500 ≥50 ≤.011 110 I-5
KS50A 50 ≤2.6 100-2000 ≤30 ≤350 ≤250 ≤3.5 ≥500 ≥50 ≤.011 130 I-6,11
KS100A 100 ≤2.6 100-2000 ≤30 ≤350 ≤250 ≤3.5 ≥500 ≥100 ≤.011 165 I-7,12
KS200A 200 ≤2.6 100-2000 ≤30 ≤350 ≤250 ≤3.5 ≥500 ≥100 ≤.011 335 I-9

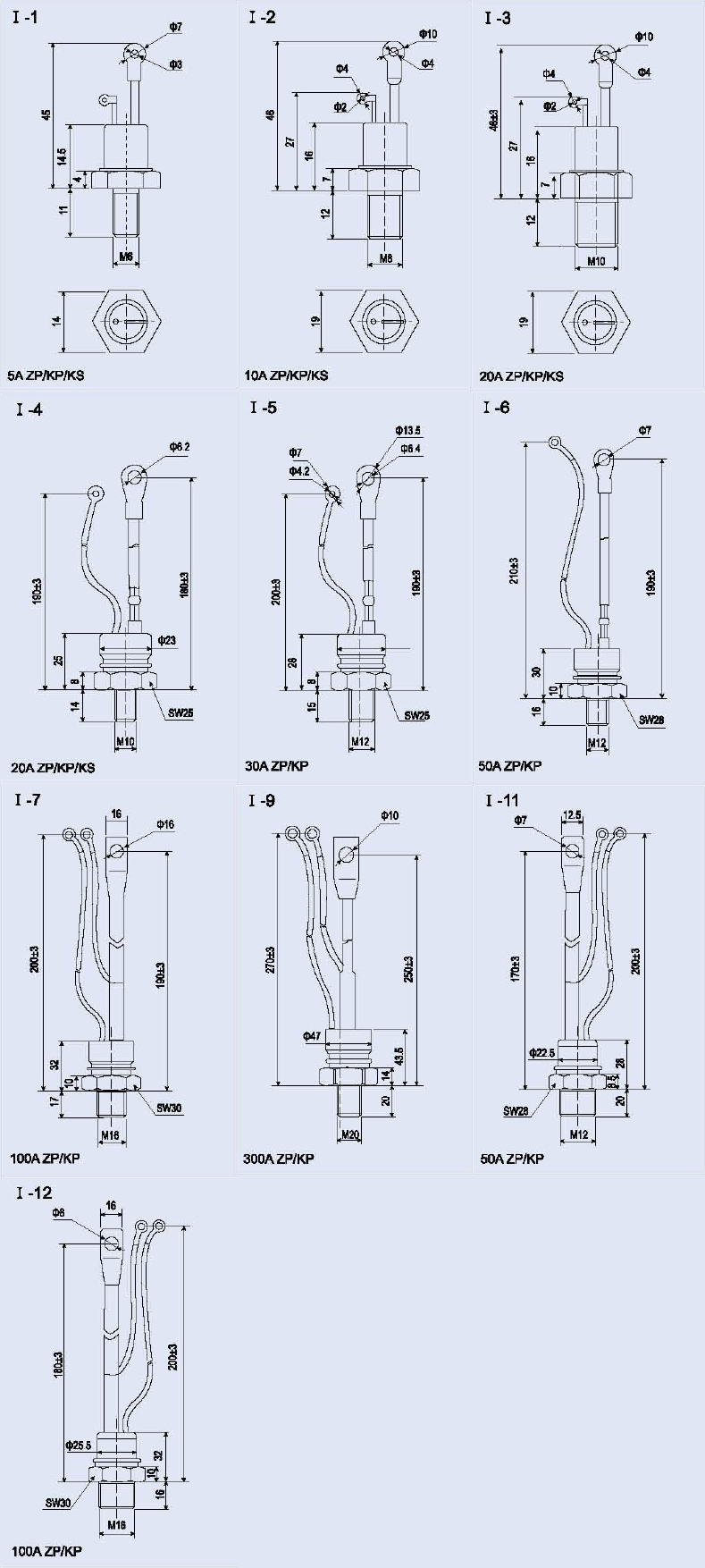

外形尺寸
