普通晶闸管
大
特点

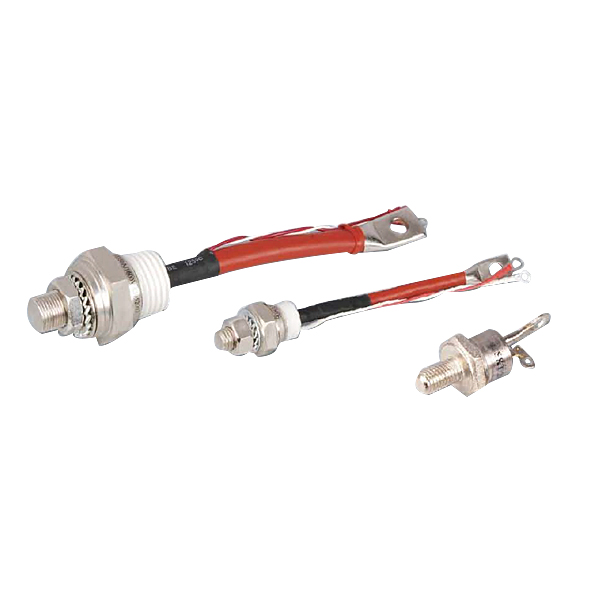

1.全部封闭陶瓷-金属螺柱结构
2.承受高浪涌电流能力
典型应用
 1.直流电机控制，直流电源控制

2.交流开关及温度控制，同步电机励磁

技术参数

型号

Type

通态平均电流It（AV）

正向电流有效值

If（rms）

通态峰值电压Vfm

反向重复峰值电压Vrrm

断态重复峰值电流

Idrm

触发电流

Igt

触发电压

Vgt

维持电流

Ih

断态电压临界上升率

dv/dt

通态电压上升率

di/dt

结壳热阻

Tj

重量

Weight

外型Outline
  A A V V mA mA V mA V/μs A/μs ℃/W g
KP5A 5 8 ≤2.2 100-3000 ≤8.0 5-45 ≤2.5 5-45 ≥500 - -40-+125 12 I-1
I 10 16

≤2.2

100-3000 ≤8.0 5-45 ≤2.5 5-45 ≥500 - -40-+125 27 I-2
KP20A 20 32 ≤2.2 100-3000 ≤8.0 5-45 ≤2.5 5-45 ≥500 - -40-+125 29 I-3,4
KP30A 30 48 ≤2.2 100-3000 ≤10 5-50 ≤2.5 5-50 ≥800 ≥50 -40-+125 112 I-5
KP50A 50 80 ≤2.4 100-3000 ≤10 5-150 ≤2.5 5-150 ≥800 ≥50 -40-+125 142 I-6,11
KP100A 100 160 ≤2.4 100-3000 ≤10 5-200 ≤2.5 5-200 ≥800 ≥50 -40-+125 207 I-7,12
KP200A 200 320 ≤2.6 100-3000 ≤10 5-200 ≤2.5 5-200 ≥800 ≥100 -40-+125 327 I-8,13
KP300A 300 480 ≤2.6 100-3000 ≤30 5-200 ≤2.5 5-200 ≥800 ≥100 -40-+125 472 I-9
KP500A 500 800 ≤2.6 100-2000 ≤30 5-200 ≤2.5 5-200 ≥800 ≥100 -40-+125 927 I-10

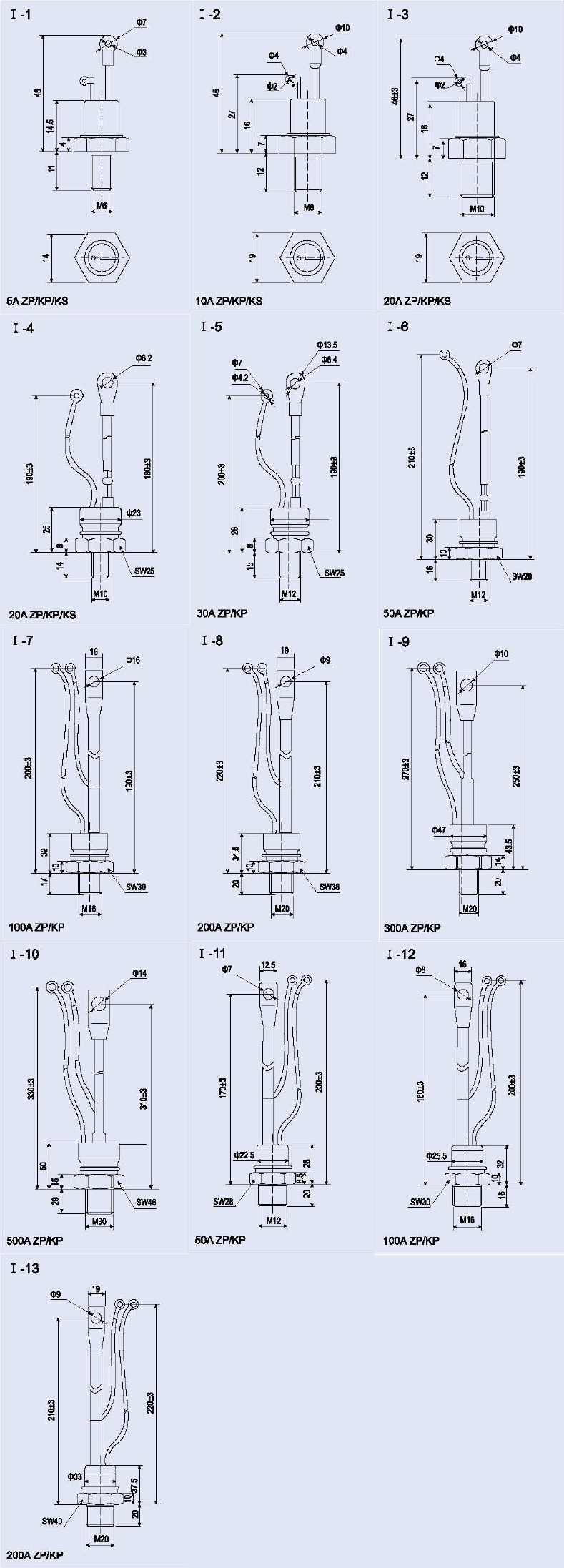

外形尺寸
