SF系列风冷散热器
大
特点
1.可与SF12,SF13,SF14,SF15,SF17系列兼容
2.散热器内高效热传导风冷设计
3.超低热阻，高散热能力多重安装结构
典型应用
1.超大功率平板器件
2.大功率整流器，大功率感应加热器设备
SF12，SF13单管风冷散热器（VⅡ-16）
型号Type 外型尺寸 Out丨ine Size 导电排尺寸Arcpower Lead Size 安装尺寸 Mountung Size
  L D H L1 H1 D1 D2 H2 H3 d d1 a c e g f k
SF12 200 110 125 60 40 8 80 15 22 Φ13 M3 20 20 55 30 6 20
SF13 220 120 130 60 40 8 90 15 45 Φ13 M3 20 20 64 52 6 20
D，H，H2，H3，g的公差
型号Type SF12 SF13
表面直径 Surface Diameter 台面Plate Surface 凸面Ralsed Surface 台面Plate Surface 凸面Ralsed Surface
Φ85 Φ23 Φ27 Φ65 Φ27 Φ27 Φ31

适用外壳表面

Applicable Case Surface

凸面Ralsed Surface Φ19-Φ40 Φ34-Φ40
台面Plate Surface Φ24-Φ28 Φ32-Φ32
安装力 Mountin Force P（KN） 3.3-20 5.5-25
热阻 Thermal Resistance（℃/W） 0.090 0.071
流阻 Flow Reslstance（Pa） 45 55
应用：本产品适用于200-800A元件配套，风速≥4sec。
SF14，SF15，SF16，SF17单管风冷散热器（VⅡ-17）
型号Type 外型尺寸 Out丨ine Size 导电排尺寸Arcpower Lead Size 安装尺寸 Mountung Size
  L D H L1 H1 D1 D2 H2 H3 d d1 a b c e g i j k
SF14 250 140 145 80 50 10 105 15 45 Φ11 M6 12.5 25 12.5 40 55 8 20 25
SF15 280 140 165 80 60 12 105 15 50 Φ13 M6 17.5 25 15 40 62 8 20 25
SF16 280 180 200 80 60 12 130 15 66 Φ13 M6 17.5 25 15 40 78 8 20 25
SF17 300 200 215 80 60 12 130 15 73 Φ13 M6 17.5 25 15 40 85 8 24 25
D，H，H2，H3，g的公差
型号Type SF14 SF15 SF16 SF17
表面直径 Surface Diameter 台面Plate Surface 凸面Ralsed Surface 台面Plate Surface 凸面Ralsed Surface 台面Plate Surface 凸面Ralsed Surface
Φ82 Φ32 Φ37 Φ82 Φ32 Φ37 Φ42 Φ82 Φ120

适用外壳表面

Applicable Case Surface

凸面Ralsed Surface Φ34-Φ45 Φ40-Φ47 Φ45-Φ65 Φ40-Φ73
台面Plate Surface Φ32-Φ37 Φ32,Φ37,Φ42 - -
安装力 Mountin Force P（KN） 5.5-30 10-34 15-40 15-47
热阻 Thermal Resistance（℃/W） 0.056 0.048 0.037 0.030
流阻 Flow Reslstance（Pa） 80 65 70 75
应用：本产品适用于600-2000A元件配套，风速≥4m/sec,1500A以上元件配套，风速≥6m/sec。

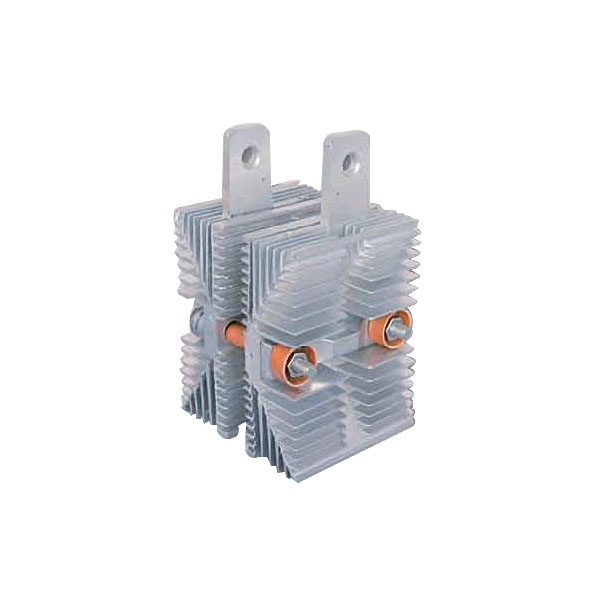

SS12BL双管风冷散热器（VⅡ-18）
型号Type

表面尺寸

Surface Dimension

适用外壳表面

Applicadle Case Surface

安装力

Mounting Force

热阻

Thermal Resistance

流阻

Flow Reslstance

      P（KN） （℃/W）

（Pa）

SF-12BL Φ27 Φ19-Φ25 3.3-20 0.050 45
应用：本产品适用于200A原件配套，以及反并联电气组件，风速≥4m/sec。
SF13BL双管风冷散热器
型号Type

表面尺寸

Surface Dimension

适用外壳表面

Applicadle Case Surface

安装力

Mounting Force

热阻

Thermal Resistance

流阻

Flow Reslstance

      P（KN） （℃/W）

（Pa）

SF-13BL Φ66 Φ34 5.5-25 0.130 45
应用：本产品适用于200A-300A元件配套，以及反并联电气组件，风速≥4m/sec。
SF15BL双管风冷散热器（VⅡ-20）
型号Type

表面尺寸

Surface Dimension

适用外壳表面

Applicadle Case Surface

安装力

Mounting Force

热阻

Thermal Resistance

流阻

Flow Reslstance

      P（KN） （℃/W）

（Pa）

SF-15BL Φ82 Φ34-Φ45 10-34 0.090 45
应用：本产品适用于300A-500A元件配套，以及反并联电气组件，风速≥4m/sec。
SF15CL双管风冷散热器（VⅡ-21）
型号Type

表面尺寸

Surface Dimension

适用外壳表面

Applicadle Case Surface

安装力

Mounting Force

热阻

Thermal Resistance

流阻

Flow Reslstance

      P（KN） （℃/W）

（Pa）

SF-15CL Φ82 Φ34-Φ45 10-34 0.090 45
应用：本产品适用于300A-500A元件配套，以及反并联电气组件，风速≥4m/sec。

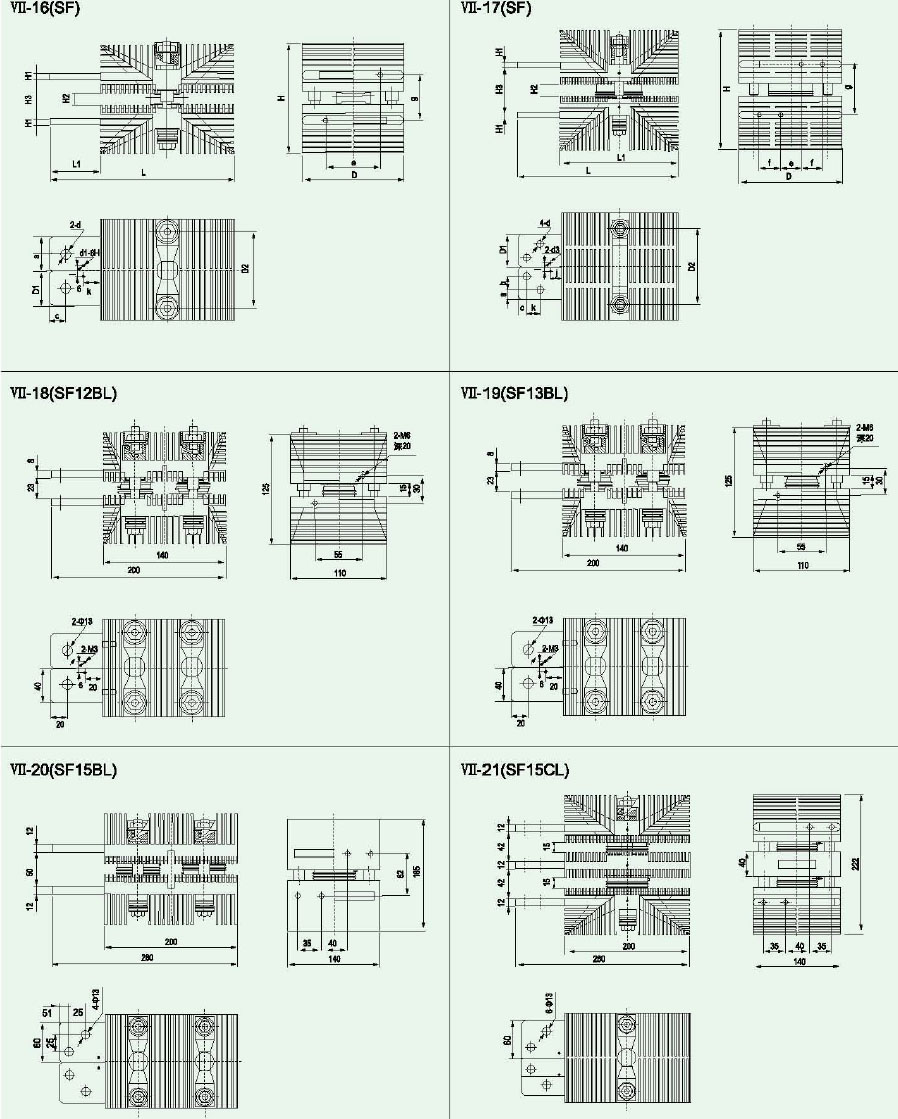

外形尺寸
