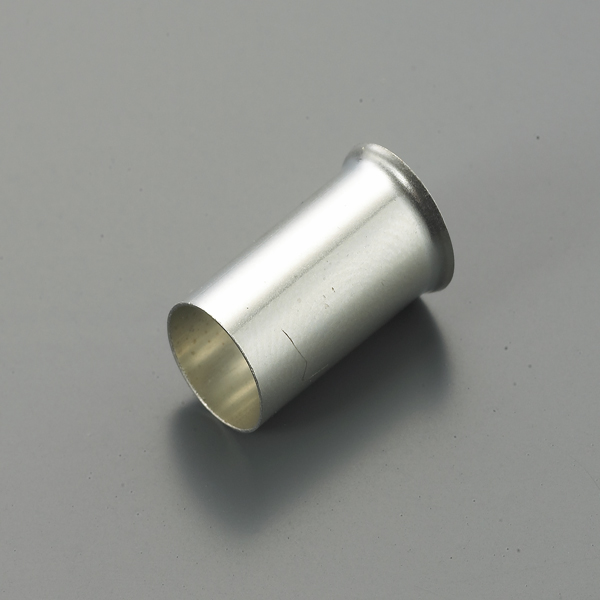

无绝缘套管形端头
600

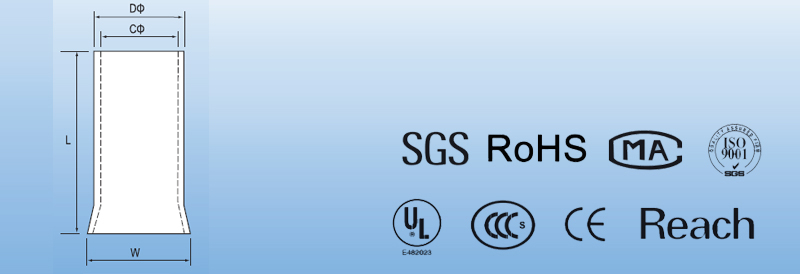

外型尺寸

产品参数
材料：紫铜

型号

Item no

尺寸 Dimension（mm）

导线截面 Cable Size

L DΦ CΦ W A.W.G mm²
EN 6010 10.0 3.9 3.5 4.8 #10 6.0
EN 6012 12.0
EN 6015 15.0
EN 6018 18.0
EN 10-12 12.0 4.9 4.5 5.8 #7 10.0
EN 10-15 15.0
EN 10-18 18.0
EN 16-12 12.0 6.2 5.8 7.2 #5 16.0
EN 16-15 15.0
EN 16-18 18.0
EN 25-16 16.0 7.9 7.5 9.1 #4 25.0
EN 25-22 22.0
EN 35-16 16.0 8.7 8.3 10.2 #2 35.0
EN 35-25 25.0
EN 50-20 20.0 10.9 10.3 12.4 #1 50.0
EN 50-25 25.0
EN 70-20 20.0 14.3 13.5 15.3 #210 70.0
EN 70-25 25.0
EN 95-25 25.0 15.5 14.7 16.6 #310 95.0
EN 95-32 32.0
EN 120-30 30.0 17.6 16.7 18.6 #410 120.0
EN 120-32 32.0
EN 150-27 27.0 20.5 19.5 21.5

250/300

MCB

150.0
EN 150-32 32.0

型号

Item no

尺寸 Dimension（mm）

导线截面 Cable Size

L DΦ CΦ W A.W.G mm²
EN 0506 6.0 1.3 1.0 1.7 #22 0.5
EN 0508 8.0
EN 0510 10.0
EN 0512 12.0
EN 7506 6.0 1.5 1.2 1.9 #20 0.75
EN 7508 8.0
EN 7510 10.0
EN 7512 12.0
EN 1006 6.0 1.7 1.4 2.2 #18 1.0
EN 1008 8.0
EN 1010 10.0
EN 1012 12.0
EN 1507 7.0 2.0 1.7 2.5 #16 1.5
EN 1508 8.0
EN 1510 10.0
EN 1512 12.0
EN 1518 18.0
EN 2507 7.0 2.6 2.2 3.3 #14 2.5
EN 2508 8.0
EN 2510 10.0
EN 2512 12.0
EN 2518 18.0
EN 4009 9.0 3.2 2.8 3.9 #12 4.0
EN 4012 12.0
EN 4018 18.0
