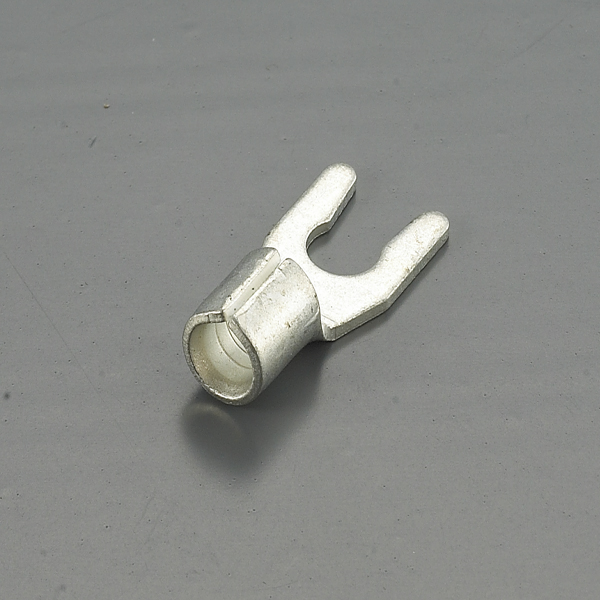

地址：昆山市淀山湖镇新兴路10号无绝缘套锁扣叉形端头
|
型号 Item no |
美制螺栓号 USA screw |

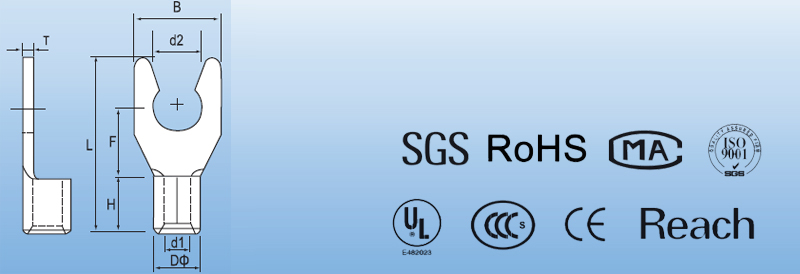

尺寸 Dimension（mm） |
说明 Explanation |
||||||
| B | L | F | H | DΦ | d1 | T | |||
| LSNB 1.25-3.5 | 3.7 | 6.4 | 16.0 | 6.5 | 4.8 | 3.4 | 1.7 | 0.75 |
导线截面：0.5-1.5mm²（美国线规22-16） 最大电流：19 材质：紫铜 Cable size:0.5-1.5mm²（A.W.G22-16） Max current:Imax=19A Materal:Purple copper |
| LSNB S 1.25-4 | 4.3 | 7.2 | |||||||
| LSNB L 1.25-4 | 4.3 | 8.1 | |||||||
| LSNB S 1.25-5 | 5.3 | ||||||||
| LSNB L 1.25-5 | 5.3 | 9.5 | |||||||
| LSNB 2-3.5 | 3.7 | 6.0 | 16.0 | 6.5 | 4.8 | 4.1 | 2.3 | 0.8 |
导线截面：1.5-2.5mm²（美国线规16-14） 最大电流：27A 材质：紫铜 Cable size:1.5-2.5mm²（A.W.G16-14） Max current:Imax=27A Materal:Purple copper |
| LSNB S 2-4 | 4.3 | 7.2 | |||||||
| LSNB L 2-4 | 4.3 | 8.1 | |||||||
| LSNB S 2-5 | 5.3 | ||||||||
| LSNB L 2-5 | 5.3 | 9.5 | |||||||
| LSNB 5.5-3.5 | 3.7 | 8.3 | 19.5 | 7.5 | 6.0 | 5.6 | 3.4 | 1.0 |
导线截面：4-6mm²（美国线规12-10） 最大电流：48A 材质：紫铜 Cable size:4-6mm²（A.W.G12-10） Max current:Imax=48A Materal:Purple copper |
| LSNB 5.5-4 | 4.3 | ||||||||
| LSNB 5.5-5 | 5.3 | 9.0 | |||||||
|
LSNB 5.5-6 |
6.4 | 12.0 | 24.5 | 12.0 | |||||
