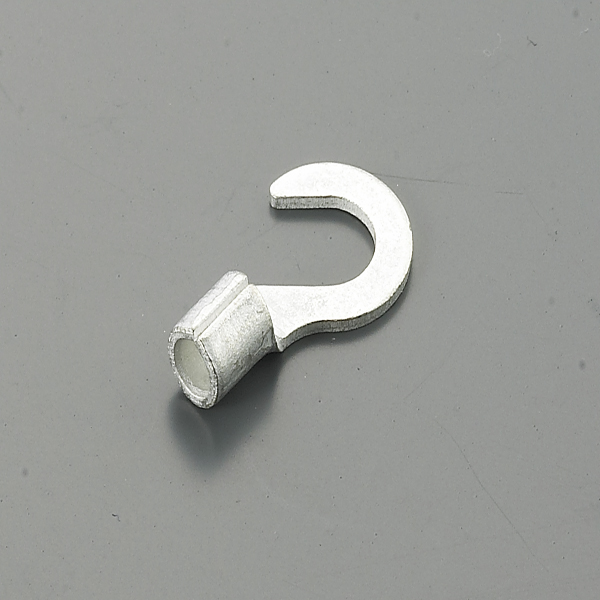

型号 Item no |
美制螺栓号 USA screw |
螺栓口直径 Screw dia.d2（mm） |

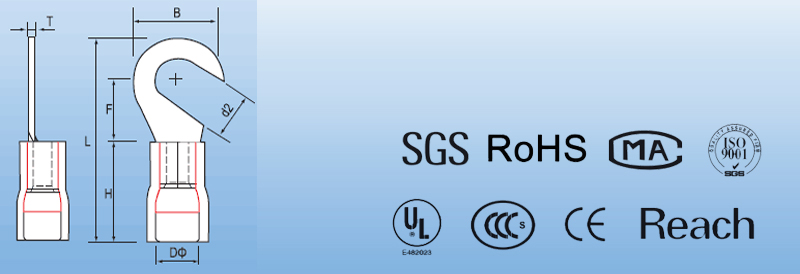

尺寸 Dimension（mm） |
颜色 Color |
说明 Explanation |
||||||
| B | L | F | H | DΦ | d1 | T | |||||
| LSV 1.25-3.5 | #6 | 3.7 | 6.4 | 21.2 | 6.5 | 10.0 | 4.3 | 1.7 | 0.8 |
红 red |
导线截面：0.5-1.5mm²（美国线规22-16） 最大电流：19A温度：75°材质：紫铜 护套：PVC Cable size0.5-1.5mm² （A.W.G22-16） Max current：lmax=19A Temperature：75° Material：Purplecopper Sheath：PVC |
| LSV S 1.25-4 | #8 | 4.3 | 7.2 | ||||||||
| LSV L 1.25-4 | #8 | 4.3 | 8.1 | ||||||||
| LSV S 1.25-5 | #10 | 5.3 | |||||||||
|
LSV L 1.25-5 |
#10 | 5.3 | 9.5 | ||||||||
| LSV 2-3.5 | #6 | 3.7 | 6.0 | 21.2 | 6.5 | 10.0 | 4.9 | 2.3 | 0.8 |
蓝 blue |
导线截面：1.5-2.5mm²（美国线规16-14） 最大电流：27A温度：75°材质：紫铜 护套：PVC Cable size:1.5-2.5mm² （A.W.G16-14） Max current：lmax=27A Temperature：75° Material：Purplecopper Sheath：PVC |
| LSV S 2-4 | #8 | 4.3 | 7.2 | ||||||||
| LSV L 2-4 | #8 | 4.3 | 8.1 | ||||||||
| LSV S 2-5 | #10 | 5.3 | |||||||||
| LSV L 2-5 | #10 | 5.3 | 9.5 | ||||||||
| LSV 5.5-3.5 | #6 | 3.7 | 8.3 | 25.2 | 7.5 | 13.0 | 6.7 | 3.4 | 1.0 |
黄 yellow |
导线截面：4-6mm²（美国线规12-10） 最大电流：48A温度：75°材质：紫铜 护套：PVC Cable size:4-6mm² （A.W.G12-10） Max current：lmax=48 Temperature：75° Material：Purplecopper Sheath：PVC |
| LSV 5.5-4 | #8 | 4.3 | |||||||||
| LSV 5.5-5 | #10 | 5.3 | 9.0 | ||||||||
|
LSV 5.5-6 |
1/4 | 6.4 | 12.0 | 31.2 | 12.0 | ||||||
