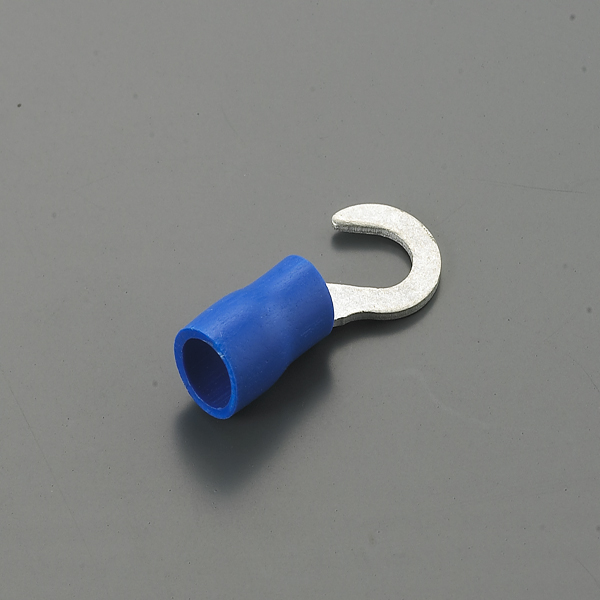

PVC绝缘套钩形端头
600

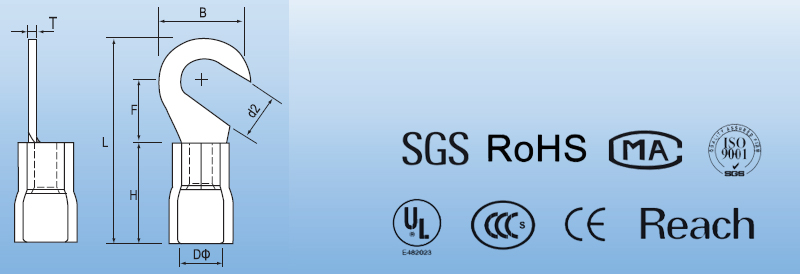

外型尺寸


产品参数

型号

Item no

美制螺栓号

USA screw

螺栓口直径

Screw dia.d2（mm）

尺寸 Dimension（mm）

颜色

Color

说明

Explanation

B L F H DΦ T
HV 1.25-3.5 #6 3.7



8.0

21.0 7.0 10.0 4.3 0.75

红

red

导线截面：0.5-1.5mm²（美国线规22-16）

最大电流：19A温度：75°材质：紫铜 护套：PVC

Cable size0.5-1.5mm²

（A.W.G22-16）

Max current：lmax=19A Temperature：75°

Material：Purplecopper

Sheath：PVC

HV 1.25-4 #8 4.3
HV 1.25-5 #10 5.3
HV 1.25-6 1/4 6.4 11.6 27.0 11.1
HV 2-3.5 #6 3.7 8.5 22.0 7.75 10.0 4.9 0.8

蓝

blue

导线截面：1.5-2.5mm²（美国线规16-14）

最大电流：27A温度：75°材质：紫铜 护套：PVC

Cable size1.5-2.5mm²

（A.W.G16-14）

Max current：lmax=27A Temperature：75°

Material：Purplecopper

Sheath：PVC

HV 2-4 #8 4.3
HV 2-5 #10 5.3 9.5 22.0 7.25
HV 2-6 1/4 6.4 12.0 27.0 11.0
HV 5.5-3.5 #6 3.7 7.2 21.4 5.9 13.0 6.7 1.0

黄

yellow

导线截面：4-6mm²（美国线规12-10）

最大电流：27A温度：75°材质：紫铜 护套：PVC

Cable size：4-6mm²

（A.W.G12-10）

Max current：lmax=48A Temperature：75°

Material：Purplecopper

Sheath：PVC

HV 5.5-4 #8 4.3 9.5 25.5 8.25
HV 5.5-5 #10 5.3
HV 5.5-6 1/4 6.4 12.0 31.5 13.0
