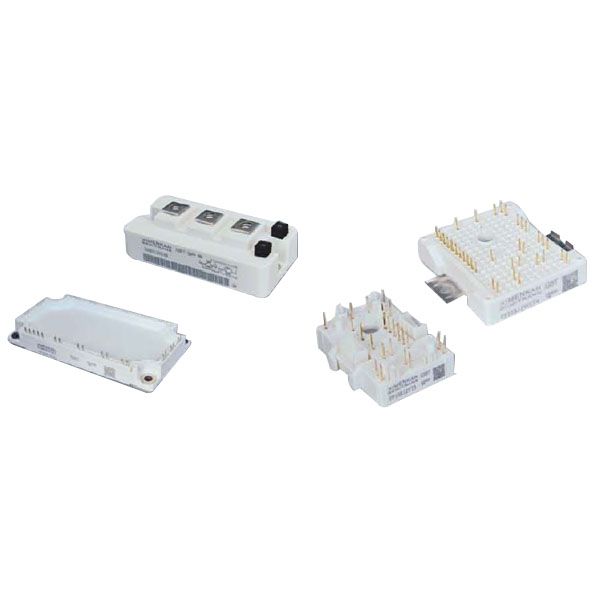

IGBT模块
大
特点

1.IGBT是由MOSFET和双极管晶体管符合而达成的一种器件，器输入极为MOSFET，输出极为PNP晶体管，他融合了这两种器件的优点

2.具有MOSFET器件驱动功率小和开关速度快的优点
3.具有双极型器件饱和降压低而容量大的优点，其频率特性介于MOSFET与功率晶体管之间，可正常工作与几十kHZ频率范围内

600V Superfast

型号Type

（new type）

Circuit

Ic

Tc-25℃

Vce（at）

25℃typ

（Eon+Eon）

125℃ typ

Rth（j-c） Cases
    A V mJ K/W
SKM 75GAL063D

100 1.8 3 0.35 2
SKM 145GAL063DN 200 2.1 8.5 0.16 2N
SKM 195GAL063DN 250 2.1 11.5 0.13 2N
SKM 300GAL063D 400 1.8 14 0.09 3
SKM 75GAR063D

100 1.8 3 0.35 2
SKM 195GAR063DN 25 2.1 11.5 0.13 2N
SKM 300GAR063D 400 1.8 14 0.09 3
SKM 50GB063D

70 1.8 2.5 0.5 2
SKM 75GB063D 100 1.8 3 0.335 2
SKM 100GB063D 130 1.8 4 0.27 2
SKM 145GB063DN 200 2.1 8.5 0.18 2N
SKM 150GB063D 200 1.8 8.5 0.18 3
SKM 195GB063DN 250 2.1 11.5 0.13 2N
SKM200GB063D 260 1.8 11 0.14 3
SKM 300GB063D 400 1.8 14 0.09 3
SKM 100GD063DL

130 2.1 4 0.27 6
1200V Standard

型号Type

（new type）

Circuit

Ic

Tc-25℃

Vce（at）

25℃typ

（Eon+Eon）

125℃ typ

Rth（j-c） Cases
    A V mJ K/W
SKM 200GA123D



200 2.5 24 0.09 2
SKM 300GA123D 300 2.5 26 0.075 4
SKM 400GA123D 400 2.5 38 0.045 4
SKM 500GA123D 500 2.5 45 0.041 3
SKM 50GAL123D



50 2.7 11.5 0.4 2
SKM 75GAL123D 75 2.5 8 0.27 2
SKM 100GAL123D 100 2.5 10 0.18 2
SKM 145GAL123D 145 2.5 16 0.15 2
SKM 150GAL123D 150 2.5 13 0.15 3
SKM 20G0AL123D 200 2.5 24 0.09 3
SKM 300GAL123D 300 2.5 28 0.075 3
SKM 75GAR123D



75 2.5 8 0.247 2
SKM 100GAR123D 100 2.5 10 0.18 2
SKM 145GAR123D 145 2.5 16 0.15 2
SKM 150GAR123D 150 2.5 13 0.15 3
SKM 200GAR123D 200 2.5 24 0.09 3
SKM 300GAR123D 300 2.5 28 0.075 3
1200V Standard

型号Type

（new type）

Circuit

Ic

Tc-25℃

Vce（at）

25℃typ

（Eon+Eon）

125℃ typ

Rth（j-c） Cases
    A V mJ K/W
SKM 75GAL063D

100 1.8 3 0.35 2
SKM 145GAL063DN 200 2.1 8.5 0.16 2N
SKM 195GAL063DN 250 2.1 11.5 0.13 2N
SKM 300GAL063D 400 1.8 14 0.09 3
SKM 75GAR063D

100 1.8 3 0.35 2
SKM 195GAR063DN 25 2.1 11.5 0.13 2N
SKM 300GAR063D 400 1.8 14 0.09 3
SKM 50GB063D

70 1.8 2.5 0.5 2
SKM 75GB063D 100 1.8 3 0.335 2
SKM 100GB063D 130 1.8 4 0.27 2
SKM 145GB063DN 200 2.1 8.5 0.18 2N
SKM 150GB063D 200 1.8 8.5 0.18 3
SKM 195GB063DN 250 2.1 11.5 0.13 2N
SKM200GB063D 260 1.8 11 0.14 3
SKM 300GB063D 400 1.8 14 0.09 3
SKM 100GD063DL

130 2.1 4 0.27 6
1200 Low Loss

型号Type

（new type）

Circuit

Ic

Tc-25℃

Vce（at）

25℃typ

（Eon+Eon）

125℃ typ

Rth（j-c） Cases
    A V mJ K/W
SKM 400GA124D

200 2.5 24 0.09 2
SKM 500GA124D 300 2.5 26 0.75 4
SKM 600GA124D 400 2.5 38 0.045 4
SKM 145GAL124DN

500 2.5 45 0.041 3
SKM 195GAL124DN 50 2.7 11.5 0.4 2
SKM 400GAL124DN 75 2.5 8 0.27 2
SKM 400GAR124D

100 2.5 10 0.18 2
1200 Low Loss

型号Type

（new type）

Circuit

Ic

Tc-25℃

Vce（at）

25℃typ

（Eon+Eon）

125℃ typ

Rth（j-c） Cases
    A V mJ K/W
SKM 75GB124D

100 2.1 8 0.27 2
SKM 100GB124D 150 2.1 11 0.18 2
SKM 145GB124DN 190 2.1 14 0.16 2N
SKM 150GB124D 190 2.1 12 0.15 3
SKM 195GB124DN 260 2.1 26 0.12 2N
SKM 200GB124D 290 2.1 21 0.09 3
SKM 300GB124D 380 2.1 29 0.076 3
SKM 400GB124D 570 2.1 36 0.05 3
SKM 40GD124D

50 2.1 3.7 0.56 6
SKM 75GD124D 90 2.5 14 0.32 6
1200V Trench

型号Type

（new type）

Circuit

Ic

Tc-25℃

Vce（at）

25℃typ

（Eon+Eon）

125℃ typ

Rth（j-c） Cases
    A V mJ K/W
SKM 800GA126D

960

1.7

65 0.042 4
SKM 195GB126DN

220 1.7 16 0.16 2N
SKM 200GB126D 260 1.7 18 0.13 3
SKM 300GB126D 310 1.7 21 0.12 3
SKM 400GB126D 470 1.7 29 0.08 3
SKM 600GB126D 660 1.7 39 0.055 3
1200V Ultrafast

型号Type

（new type）

Circuit

Ic

Tc-25℃

Vce（at）

25℃typ

（Eon+Eon）

125℃ typ

Rth（j-c） Cases
    A V mJ K/W
SKM 600GA125D

580 3.3 30 0.041 4
SKM 800GA125D 760 3.2 52 0.03 4
SKM 200GAL125D

200 3.3 14 0.09 3
SKM 400GAL125D 400 3.3 17 0.05 3
SKM 200GAR125D

200 3.3 14 0.09 3
SKM 400GAR125D 400 3.3 17 0.05 3
SKM 100GB125DN

100 3.3 9 0.18 2N
SKM 200GB125D 200 3.3 14 0.309 3
SKM 300GB125D 300 3.3 16 0.075 3
SKM 400GB125D 400 3.3 17 0.05 3
1200V Soft Punch Through

型号Type

（new type）

Circuit

Ic

Tc-25℃

Vce（at）

25℃typ

（Eon+Eon）

125℃ typ

Rth（j-c） Cases
    A V mJ K/W
SKM 400GA128D   565 1.9 31 0.055 4
SKM 500GA128D 700 1.9 37 0.047 4
SKM 145GAL128DN   190 1.9 11.5 0.165 2N
SKM 300GAL128D 370 1.9 22 0.085 3
1200V Soft Punch Through

型号Type

（new type）

Circuit

Ic

Tc-25℃

Vce（at）

25℃typ

（Eon+Eon）

125℃ typ

Rth（j-c） Cases
    A V mJ K/W
SKM 75GB128DN

100 1.9 5.7 0.3 2N
SKM 100GB128DN 145 1.9 8.5 0.21 2N
SKM 145GB128DN 190 1.9 11.5 0.165 2N
SKM 150GB128D 200 1.9 10 0.15 3
SKM 200GB128D 310 1.9 18 0.095 3
SKM 300GB128D 370 1.9 22 0.085 3
SKM 400GB128D 565 1.9 32 0.055 3
1700V Standard

型号Type

（new type）

Circuit

Ic

Tc-25℃

Vce（at）

25℃typ

（Eon+Eon）

125℃ typ

Rth（j-c） Cases
    A V mJ K/W
SKM 400GA173D

440 3 180 0.05 4
SKM 400GA173D1S 440 3 180 0.05 4
SKM 200GAL173D

220 3.4 95 0.1 3
SKM 200GAR173D

220 3.4 95 0.1 3
SKM 75GB173D

75 3.4 18 0.25 2
SKM 100GB173D 110 3.4 35 0.2 2
SKM 150GB173D 150 3.4 60 0.125 3
SKM 200GB173D 220 3.4 95 0.1 3
SKM 200GB173D1 220 3.4 95 0.1 3
1700V Low Loss

型号Type

（new type）

Circuit

Ic

Tc-25℃

Vce（at）

25℃typ

（Eon+Eon）

125℃ typ

Rth（j-c） Cases
    A V mJ K/W
SKM 500GA174D

600 2.8 170 0.04 4
SKM 145GAL174DN

160 2.6 50 0.16 2N
SKM 145GB174DN

160 2.6 50 0.16 2N
SKM 200GB174D 250 2.8 70 0.1 3
SKM 300GB174D 320 2.8 125 0.07 3
1700V Trench

型号Type

（new type）

Circuit

Ic

Tc-25℃

Vce（at）

25℃typ

（Eon+Eon）

125℃ typ

Rth（j-c） Cases
    A V mJ K/W
SKM 800GA176D

830 2 335 0.04 4
SKM 75GB176DN

80 2 33 0.38 2N
SKM 100GB176DN 125 2 46 0.24 2N
SKM 200GB176D 260 2 93 0.12 3
SKM 400GB176D 490 2 170 0.065 3

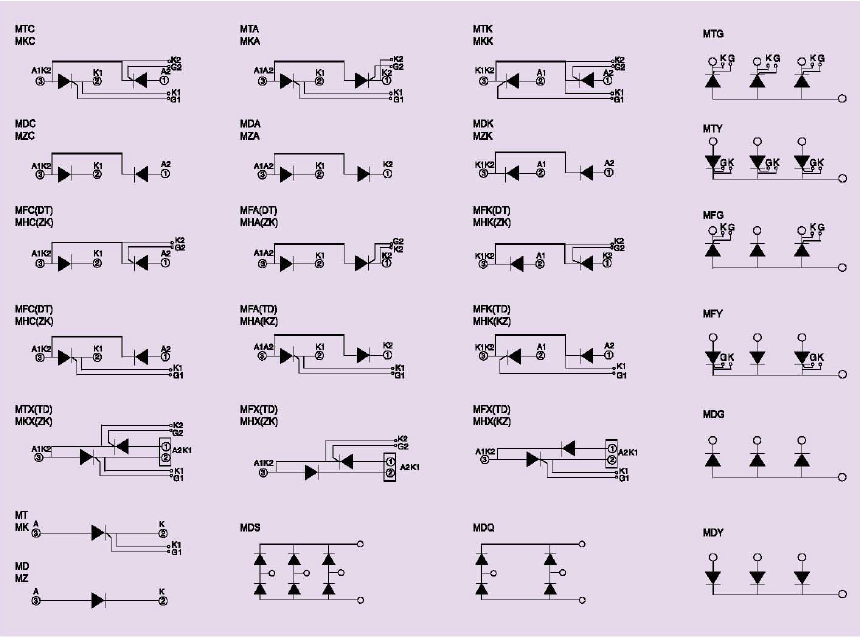

典型电路电联结型式
