型号 Item no |
美制螺栓号 USA screw |
螺栓口直径 Screw dia.d2（mm） |

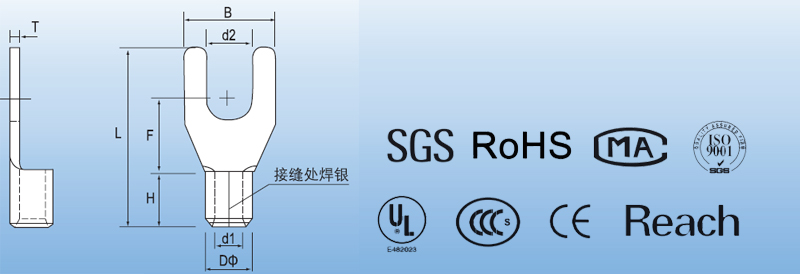

尺寸 Dimension（mm） |
说明 Explanation |
||||||
| B | L | F | H | DΦ | d1 | T | ||||
| SNB 1.25-3 | #4 | 3.2 | 5.7 | 16.0 | 6.5 | 4.8 | 3.4 | 1.7 | 0.75 |
导线截面：0.5-1.5mm² （美国线规22-16) 最大电流：19A 材质：紫铜 Cable size:0.5-1.5mm² （A.W.G22-16） Max current：lmax=19A Material：Purple copper |
| SNB S 1.25-3.5 | #6 | 3.7 | ||||||||
| SNB L 1.25-3.5 | #6 | 3.7 | 6.4 | |||||||
| SNB S 1.25-4 | #8 | 4.3 | ||||||||
| SNB M 1.25-4 | #8 | 4.3 | 7.2 | |||||||
| SNB L 1.25-4 | #8 | 4.3 | 8.1 | |||||||
| SNB S 1.25-5 | #10 | 5.3 | ||||||||
| SNB L 1.25-5 | #10 | 5.3 | 9.5 | |||||||
| SNB S 1.25-6 | 1/4 | 6.4 | ||||||||
| SNB L 1.25-6 | 1/4 | 6.4 | 12.0 | 22.0 | 11.0 | |||||
| SNB 2-3 | #4 | 3.2 | 5.7 | 16.0 | 6.5 | 4.8 | 4.1 | 2.3 | 0.8 |
导线截面：1.5-2.5mm² （美国线规16-14) 最大电流：27A 材质：紫铜 Cable size:1.5-2.5mm² （A.W.G16-14） Max current：lmax=27A Material：Purple copper |
| SNB S 2-3.5 | #6 | 3.7 | ||||||||
| SNB L 2-3.5 | #6 | 3.7 | 6.0 | |||||||
| SNB S 2-4 | #8 | 4.3 | 6.4 | |||||||
| SNB M 2-4 | #8 | 4.3 | 7.2 | |||||||
| SNB L 2-4 | #8 | 4.3 | 8.1 | |||||||
| SNB S 2-5 | #10 | 5.3 | ||||||||
| SNB L 2-5 | #10 | 5.3 | 9.5 | |||||||
| SNB S 2-6 | 1/4 | 6.4 | ||||||||
| SNB L 2-6 | 1/4 | 6.4 | 12.0 | 22.0 | 11.0 | |||||
| SNB 3.5-3 | #4 | 3.2 | 5.7 | 18.3 | 7.0 | 6.0 | 5.0 | 3.0 | 1.0 |
导线截面：2.5-4mm² （美国线规14-12) 最大电流：37A 材质：紫铜 Cable size:2.5-4mm² （A.W.G14-12） Max current：lmax=37A Material：Purple copper |
| SNB 3.5-4 | #8 | 4.3 | 8.0 | |||||||
| SNB 3.5-5 | #10 | 5.3 | ||||||||
| SNB 3.5-6 | 1/4 | 6.4 | 12.0 | 21.5 | 12.1 | |||||
| SNB 5.5-3.5 | #6 | 3.7 | 8.3 | 19.5 | 7.5 | 6.8 | 5.6 | 3.4 | 1.0 |
导线截面：4-6mm² （美国线规12-10) 最大电流：48A 材质：紫铜 Cable size:4-6mm² （A.W.G12-10） Max current：lmax=48A Material：Purple copper |
| SNB S 5.5-4 | #8 | 4.3 | ||||||||
| SNB L 5.5-4 | #8 | 4.3 | 9.0 | |||||||
| SNB 5.5-5 | #10 | 5.3 | ||||||||
| SNB S 5.5-6 | 1/4 | 6.4 | ||||||||
| SNB L 5.5-6 | 1/4 | 6.4 | 12.0 | 25.5 | 12.0 | |||||
| SNB 5.5-8 | 5/16 | 8.4 | 14.0 | 24.5 | 11.5 | |||||
|
型号 Item no |
美制螺栓号 USA screw |
螺栓口直径 Screw dia.d2（mm） |
尺寸 Dimension（mm） |
说明 Explanation |
||||||
| B | L | F | H | DΦ | d1 | T | ||||
| SNB 8-4 | #8 | 4.3 | 8.7 | 23.0 | 6.0 | 8.5 | 7.2 | 4.5 | 1.2 |
导线截面：6.-10mm² （美国线规8) 最大电流：62A 材质：紫铜 Cable size:6-10mm²（A.W.G8） Max current：lmax=62A Material：Purple copper |
| SNB 8-5 | #10 | 5.3 | 11.0 | 23.5 | 5.7 | |||||
| SNB 8-6 | 1/4 | 6.4 | 12.0 | 24.5 | ||||||
| SNB 8-8 | 5/16 | 8.4 | 14.5 | 28.0 | 8.3 | |||||
| SNB 8-10 | 3/8 | 10.5 | 15.9 | 25.4 | 10.7 | |||||
| SNB 14-4 | #8 | 4.3 | 11.0 | 25.5 | 10.7 | 10.5 | 9.0 | 5.8 | 1.4 |
导线截面：10-16mm² （美国线规6) 最大电流：88A 材质：紫铜 Cable size:10-16mm²（A.W.G6） Max current：lmax=88A Material：Purple copper |
| SNB 14-5 | #10 | 5.3 | ||||||||
| SNB 14-6 | 1/4 | 6.4 | 12.0 | 28.0 | ||||||
| SNB 14-8 | 5/16 | 8.4 | 14.0 | |||||||
| SNB 14-10 | 3/8 | 10.5 | 15.9 | 28.5 | 9.5 | |||||
| SNB 22-5 | #10 | 5.3 | 11.0 | 27.7 | 9.5 | 12.0 | 11.5 | 7.7 | 1.6 |
导线截面：16-25mm² （美国线规4) 最大电流：115A 材质：紫铜 Cable size:16-25mm²（A.W.G4） Max current：lmax=115A Material：Purple copper |
| SNB 22-6 | 1/4 | 6.5 | ||||||||
| SNB 22-8 | 5/16 | 8.4 | 14.0 | 34.5 | 13.2 | |||||
| SNB 22-10 | 3/8 | 10.5 | 16.5 | 33.5 | 13.5 | |||||
| SNB 38-6 | 1/5 | 6.5 | 15.9 | 34.75 | 13.5 | 14 | 13.3 | 9.4 | 1.7 |
导线截面：25-35mm² （美国线规2) 最大电流：160A 材质：紫铜 Cable size:25-35mm²（A.W.G2） Max current：lmax=160A Material：Purple copper |
| SNB 38-8 | 5/16 | 8.4 | 37.75 | |||||||
| SNB 38-10 | 3/8 | 10.5 | ||||||||
| SNB 38-12 | 1/2 | 13 | 19.0 | 38.0 | 15.5 | |||||
