型号 Item no |
美制螺栓号 USA screw |
螺栓口直径 Screw dia.d2（mm） |

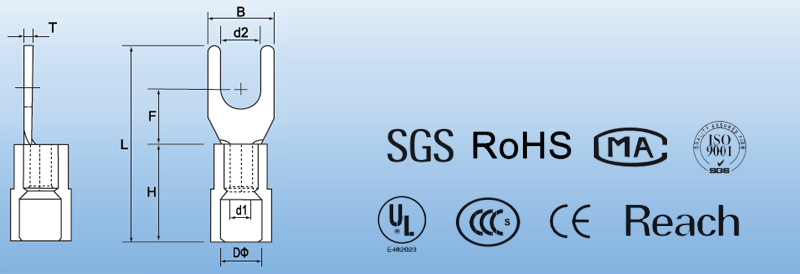

尺寸 Dimension（mm） |
颜色 Color |
说明 Explanation |
|||||
| B | L | F | H | DΦ | T | |||||

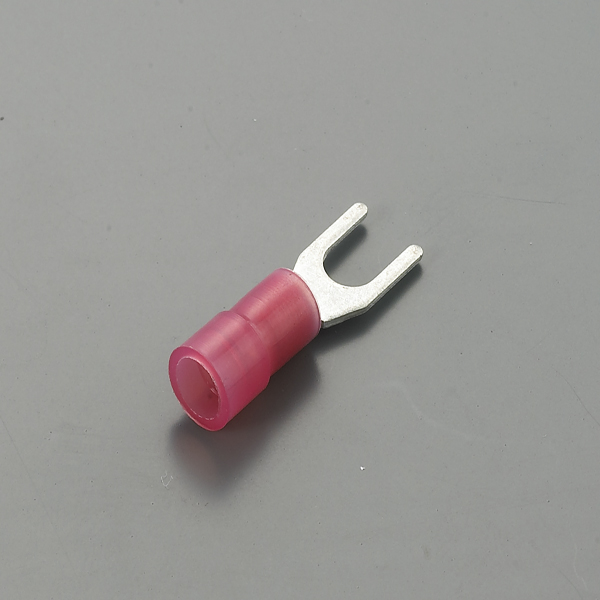

| SNY 1.25-3 | #4 | 3.2 | 5.7 | 21.2 | 6.5 | 10.0 | 4.3 | 0.75 |
红 red |
导线截面：0.5-1.5mm² （美国线规22-16） 最大电流：19A 温度105° 材质：紫铜 护套：尼龙 Cable size:0.5-1.5mm²（A.W.G22-16） Max current：lmax=19A Teperature:105° Material：Purple copper Sheath：Nylon |
| SNY S 1.25-3.5 | #6 | 3.7 | ||||||||
| SNY L 1.25-3.5 | #6 | 3.7 | 6.4 | |||||||
| SNY S 1.25-4 | #8 | 4.3 | ||||||||
| SNY M 1.25-4 | #8 | 4.3 | 7.2 | |||||||
| SNY L 1.25-4 | #8 | 4.3 | 8.1 | |||||||
| SNY S 1.25-5 | #10 | 5.3 | ||||||||
| SNY L 1.25-5 | #10 | 5.3 | 9.5 | |||||||
| SNY S 1.25-6 | 1/4 | 6.4 | ||||||||
| SNY L 1.25-6 | 1/4 | 6.4 | 12.0 | 27.2 | 11.0 | |||||
| SNY 2-3 | #4 | 3.2 | 5.7 | 21.2 | 6.5 | 10.0 | 4.9 | 0.8 |
蓝 blue |
导线截面：1.5-2.5mm² （美国线规16.-14） 最大电流：27A 温度105° 材质：紫铜 护套：尼龙 Cable size:1.5-2.5mm²（A.W.G16-14） Max current：lmax=27A Teperature:105° Material：Purple copper Sheath：Nylon |
| SNY S 2-3.5 | #6 | 3.7 | ||||||||
| SNY L 2-3.5 | #6 | 3.7 | 6.0 | |||||||
| SNY S 2-4 | #8 | 4.3 | 6.4 | |||||||
| SNY M 2-4 | #8 | 4.3 | 7.2 | |||||||
| SNY L 2-4 | #8 | 4.3 | 8.1 | |||||||
| SNY S 2-5 | #10 | 5.3 | ||||||||
| SNY L 2-5 | #10 | 5.3 | 9.5 | |||||||
| SNY S 2-6 | 1/4 | 6.4 | ||||||||
| SNY L 2-6 | 1/4 | 6.4 | 12.0 | 27.2 | 11.0 | |||||
| SNY 3.5-3 | #4 | 3.2 | 5.7 | 24.8 | 7.0 | 13.0 | 6.2 | 1.0 |
黑 black |
导线截面：2.5-4mm² （美国线规14-12） 最大电流：37A 温度105° 材质：紫铜 护套：尼龙 Cable size:2.5-4mm²（A.W.G14-12） Max current：lmax=37A Teperature:105° Material：Purple copper Sheath：Nylon |
| SNY 3.5-4 | #8 | 4.3 | 8.0 | |||||||
| SNY 3.5-5 | #10 | 5.3 | ||||||||
| SNY 3.5-6 | 1/4 | 6.4 | 12.0 | 28.0 | 12.1 | |||||
| SNY 5.5-3.5 | #6 | 3.7 | 8.3 | 25.2 | 7.5 | 13.0 | 6.7 | 1.0 |
黄 yellow |
导线截面：4-6mm² （美国线规12-10） 最大电流：48A 温度105° 材质：紫铜 护套：尼龙 Cable size:4-6mm²（A.W.G12-10） Max current：lmax=48A Teperature:105° Material：Purple copper Sheath：Nylon |
| SNY S 5.5-4 | #8 | 4.3 | ||||||||
| SNY L 5.5-4 | #8 | 4.3 | 9.0 | |||||||
| SNY 5.5-5 | #10 | 5.3 | ||||||||
| SNY S 5.5-6 | 1/4 | 6.4 | ||||||||
| SNY L 5.5-6 | 1/4 | 6.4 | 12.0 | 31.2 | 12.0 | |||||
| SNY 5.5-8 | 5/16 | 8.4 | 14.0 | 30.0 | 11.5 | |||||
|
型号 Item no |
美制螺栓号 USA screw |
螺栓口直径 Screw dia.d2（mm） |
尺寸 Dimension（mm） |
颜色 Color |
说明 Explanation |
||||||
| B | L | F | H | DΦ | d1 | T | |||||
| SNY 8-3.7 | #6 | 3.7 | 8.8 | 31.3 | 11.1 | 16 | 9.0 | 4.5 | 1.2 |
红 red |
导线截面：6-10mm² （美国线规8) 最大电流：62A 材质：紫铜 Cable size:6-10mm² （A.W.G8） Max current：lmax=62A Material：Purple copper |
| SNY S 8-4 | #8 | 4.3 | |||||||||
| SNY S 8-5 | #10 | 5.3 | |||||||||
| SNY M 8-5 | #10 | 5.3 | 12.0 | 31.3 | 9.3 | ||||||
| SNY L 8-5 | #10 | 5.3 | 15.0 | 37.3 | 13.8 | ||||||
| SNY S 8-6 | 1/4 | 6.5 | 12.0 | 31.3 | 9.3 | ||||||
| SNY L 8-6 | 1/4 | 6.5 | 15.0 | 37.3 | 13.8 | ||||||
| SNY 8-8 | 5/16 | 8.4 | |||||||||
| SNY 8-10 | 3/8 | 10.5 | |||||||||
| SNY 8-12 | 1/2 | 13.0 | 20.0 | 41.0 | 15.0 | ||||||
| SNY 14-4 | #8 | 4.3 | 12.0 | 37.8 | 13.3 | 18.5 | 11 | 5.8 | 1.4 |
蓝 blue |
导线截面：10-16mm² （美国线规6) 最大电流：88A 材质：紫铜 Cable size:10-16mm² （A.W.G6） Max current：lmax=88A Material：Purple copper |
| SNY 14-5 | #10 | 5.3 | |||||||||
| SNY S 14-6 | 1/4 | 6.5 | |||||||||
| SNY L 14-6 | 1/4 | 6.5 | 16.0 | 40.8 | 14.5 | ||||||
| SNY 14-8 | 5/16 | 8.4 | |||||||||
| SNY 14-10 | 3/8 | 10.5 | |||||||||
| SNY 14-12 | 1/2 | 13.0 | 22.0 | 49.0 | 19.5 | ||||||
| SNY S 22-5 | #10 | 5.3 | 12.2 | 44.7 | 14.5 | 23.5 | 13.6 | 7.7 | 1.6 |
黄 yellow |
导线截面：16-25mm² （美国线规4) 最大电流：115A 材质：紫铜 Cable size:16-25mm² （A.W.G4） Max current：lmax=115A Material：Purple copper |
| SNY L 22-5 | #10 | 5.3 | 16.5 | 13.5 | |||||||
| SNY S 22-6 | 1/4 | 6.5 | 12.2 | 14.5 | |||||||
| SNY L 22-6 | 1/4 | 6.5 | 16.5 | 45.2 | 13.5 | ||||||
| SNY 22-8 | 5/16 | 8.4 | |||||||||
| SNY 22-10 | 3/8 | 10.5 | |||||||||
| SNY 22-12 | 1/2 | 13.0 | 22.0 | 54.0 | 19.5 | ||||||
| SNY 38-5 | #10 | 5.3 | 15.3 | 52.0 | 18.3 | 27 | 16 | 9.4 | 1.7 |
红 red |
导线截面：35mm² （美国线规2) 最大电流：160A 材质：紫铜 Cable size:35mm² （A.W.G2） Max current：lmax=160A Material：Purple copper |
| SNY 38-6 | 1/4 | 6.5 | |||||||||
| SNY S 38-8 | 5/16 | 8.4 | |||||||||
| SNY L 38-8 | 5/16 | 8.4 | 22.0 | 55.7 | 17.7 | ||||||
| SNY S 38-10 | 3/8 | 10.5 | 15.3 | 52.0 | 18.3 | ||||||
| SNY L 38-10 | 3/8 | 10.5 | 22.0 | 55.7 | 17.7 | ||||||
| SNY 38-12 | 1/2 | 13.0 | |||||||||
