型号 Item no |
美制螺栓号 USA screw |
螺栓口直径 Screw dia.d2（mm） |

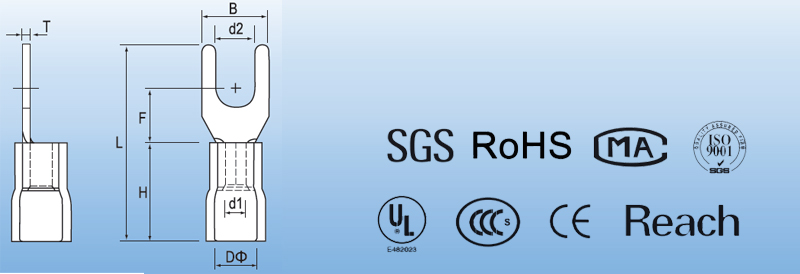

尺寸 Dimension（mm） |
颜色 Color |
说明 Explanation |
||||||
| B | L | F | H | DΦ | d1 | T | |||||
| SV 1.25-3 | #4 | 3.2 | 5.7 | 21.2 | 6.5 | 10.0 | 4.3 | 1.7 | 0.75 |

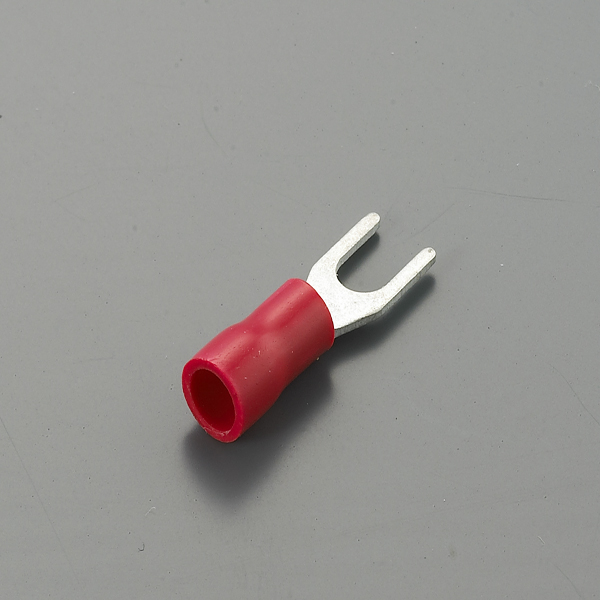

红 red |
导线截面：0.5-1.5mm²（美国线规22-16） 最大电流：19A 温度75° 材质：紫铜 护套：PVC Cable size:0.5-1.5mm²（A.W.G22-16） Max current：lmax=19ATeperature:75° Material：Purple copper Sheath：PVC |
| SV S 1.25-3.5 | #6 | 3.7 | |||||||||
| SV L 1.25-3.5 | #6 | 3.7 | 6.4 | ||||||||
| SV S 1.25-4 | #8 | 4.3 | |||||||||
| SV M 1.25-4 | #8 | 4.3 | 7.2 | ||||||||
| SV L 1.25-4 | #8 | 4.3 | 8.1 | ||||||||
| SV S 1.25-5 | #10 | 5.3 | |||||||||
| SV L 1.25-5 | #10 | 5.3 | 6.5 | ||||||||
| SV S 1.25-6 | 1/4 | 6.4 | |||||||||
| SV L 1.25-6 | 1/4 | 6.4 | 12.0 | 27.2 | 11.0 | ||||||
| SV 2-3 | #4 | 3.2 | 5.7 | 21.2 | 6.5 | 10.0 | 4.9 | 2.3 | 0.8 |
蓝 blue |
导线截面：1.5-2.5mm²（美国线规16-14） 最大电流：27A 温度75° 材质：紫铜 护套：PVC Cable size:1.5-2.5mm²（A.W.G16-14） Max current：lmax=27ATeperature:75° Material：Purple copper Sheath：PVC |
| SV S 2-3.5 | #6 | 3.7 | |||||||||
| SV L 2-3.5 | #6 | 3.7 | 6.0 | ||||||||
| SV S 2-4 | #8 | 4.3 | 6.4 | ||||||||
| SV M 2-4 | #8 | 4.3 | 7.2 | ||||||||
| SV L 2-4 | #8 | 4.3 | 8.1 | ||||||||
| SV S 2-5 | #10 | 5.3 | |||||||||
| SV L 2-5 | #10 | 5.3 | 9.5 | ||||||||
| SV S 2-6 | 1/4 | 6.4 | |||||||||
| SV L 2-6 | 1/4 | 6.4 | 12.0 | 27.2 | 11.0 | ||||||
| SV 3.5-3 | #4 | 3.2 | 5.7 | 24.8 | 7.0 | 13.0 | 6.2 | 3.0 | 1.0 |
黑 black |
导线截面：2.5-4mm²（美国线规14-12） 最大电流：37A 温度75° 材质：紫铜 护套：PVC Cable size:2.5-4mm²（A.W.G14-12） Max current：lmax=37ATeperature:75° Material：Purple copper Sheath：PVC |
| SV 3.5-4 | #8 | 4.3 | 8.0 | ||||||||
| SV 3.5-5 | #10 | 5.3 | |||||||||
| SV 3.5-6 | 1/4 | 6.4 | 12.0 | 28.0 | 12.1 | ||||||

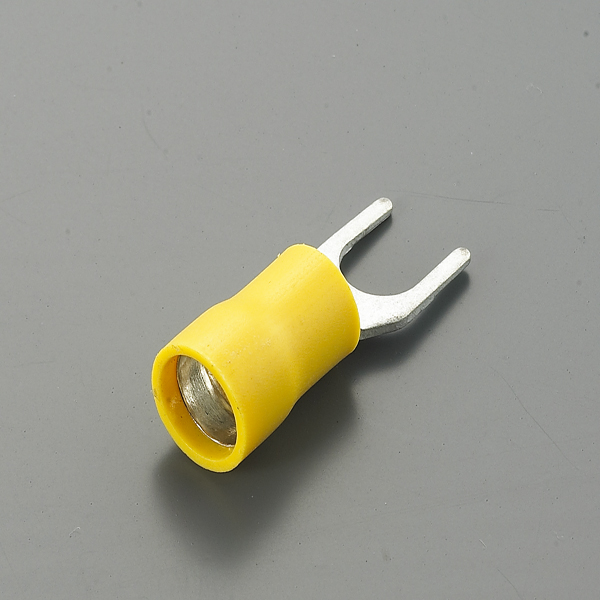

| SV 5.5-3.5 | #6 | 3.7 | 8.3 | 25.2 | 7.5 | 13.0 | 6.7 | 3.4 | 1.0 | 黄yellow |
导线截面：4-6mm²（美国线规12-10） 最大电流：48A 温度75° 材质：紫铜 护套：PVC Cable size:4-6mm²（A.W.G12-10） Max current：lmax=48ATeperature:75° Material：Purple copper Sheath：PVC |
| SV S 5.5-4 | #8 | 4.3 | |||||||||
| SV L 5.5-4 | #8 | 4.3 | 9.0 | ||||||||
| SV 5.5-5 | #10 | 5.3 | |||||||||
| SV S 5.5-6 | 1/4 | 6.4 | |||||||||
| SV L 5.5-6 | 1/4 | 6.4 | 12.0 | 31.2 | 12.0 | ||||||
| SV 5.5-8 | 5/16 | 8.4 | 14.0 | 30.0 | 11.5 | ||||||
